해로우
포팅거 해로우 |
LION 3030 |
LION 3040 |
|---|---|---|
작업폭(m) |
3 |
3 |
로터 |
10 |
12 |
-
최대 200마력 트랙터에 적합한 중형급 해로우 시리즈
-어려운 토양 조건에서도 강력한 구조로 작업이 가능
-큰 면적을 빠르게 작업할 수 있는 강력한 모터가 탑재
-유지보수가 필요없는 기어 박스와 빠르게 교환할 수 있는 로터 블레이드 등의 고급기능이 장착되어 있어 사용이 간편
–가변로터 속도를 가지며, 교환식 기어를 사용하여 로터의 속도를 다양한 토양 조건과 PTO샤프트 rpm에 맞게 조절
-110마력에서 시작하는 3.0m 모델과 130마력에서 시작하는 3.5m 모델이 있습니다. 각 모델에는 세가지 기어 페어링 옵션이 있습니다. -
LION(라이언) 3030 해로우
– 작업 폭 1m 당 3.3개의 로터, 총 10개의 로터를 3.0m 이내에 배치 가능
– 최대 28㎝의 작업 깊이를 위해 18×340㎜의 크기의 로터 블레이드를 사용
– 로터 각도를 공격적으로 설정 가능
– 어려운 조건에 맞게 설계되어 돌이 많은 지역에서도 안정적으로 작업가능 -
LION(라이언) 3040 해로우
– 작업 폭 1m 당 4개의 로터, 3.0 또는 3.5m에서 총 12개 또는 14개의 로터 사용 가능
– 최대 25㎝의 작업 깊이를 위한 15×330㎜ 크기의 로터 블레이드를 기본 제공
– 옵션으로 18×330㎜크기의 로터 블레이드도 사용 가능
-LION(라이언) 3030해로우 보다 더 많은 로터를 사용하여 깊게 경작 가능

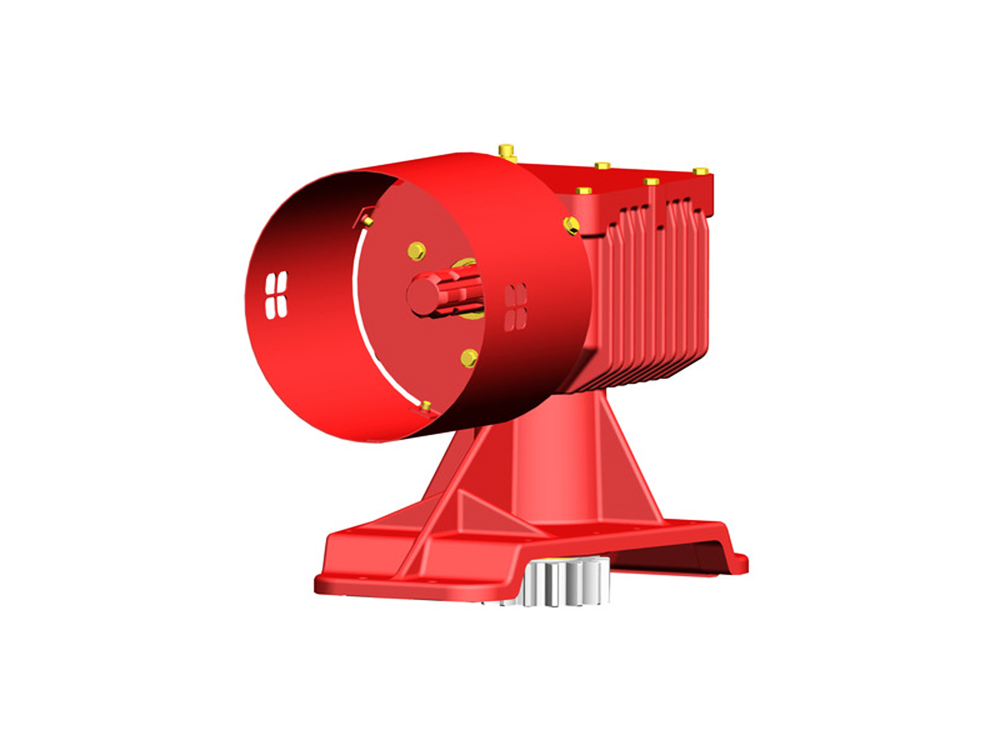

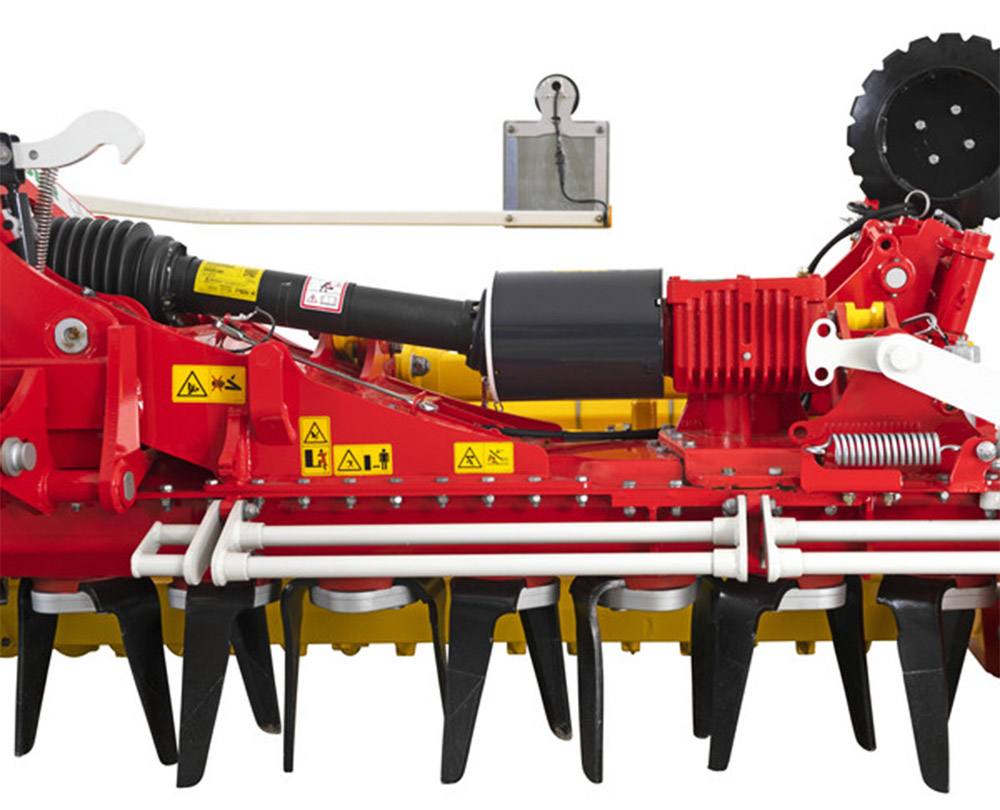

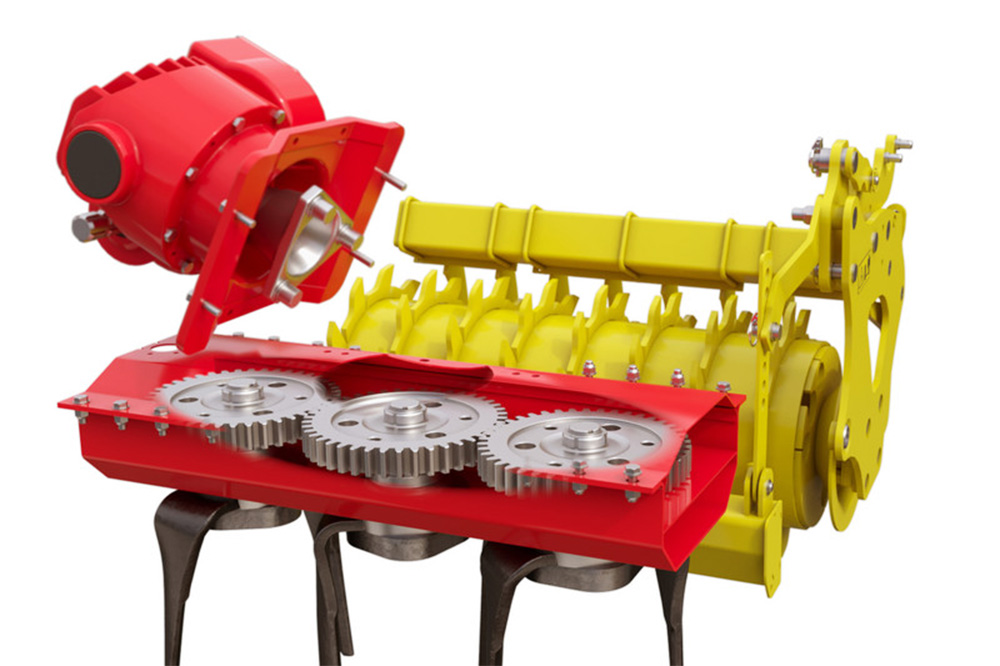

기어박스
최대 200마력 트랙터에 적합하게 설계
- 라이온 클래식 기어박스
– 최대 150마력 의 트랙터용으로 설계
-고정 비율의 기어박스 이며, 기어박스 입력 스터브는 후면에 장착됩니다.
-더 긴 PTO 샤프트가 사용되어 더 넓은 각도와 균일하고 부드러운 작동을 가능하게 합니다.
-캠형 클러치로 보호 되며, 후면에는 PTO 샤프트가 없습니다. - 라이온 변속 기어박스
– 200~270마력의 트랙터용으로 설계
– 다양한 용도에 맞게 기어를 선택 가능
– 여러가지 로터 속도를 사용 가능
– 기어 쌍을 변경하여 속도를 조절할 수 있습니다.
– PTO샤프트는 뒤쪽에 배치되어 최소한의 각도만 가지며, 캠형 클러치로 보호됩니다.
– 대형 냉각핀이 장착되어 있으며, 후면 PTO샤프트는 옵션사양으로 제공됩니다. - 라이온 중앙 기어박스
– 320 ~ 500마력의 트랙터용으로 설계된 대형 중앙 기어박스
– 높은 유압량으로 인한 높은 자체 냉각 성능
– 중앙 기어박스와 외부 기어박스 사이의 높은 샤프트 속도 덕분에 토크 부하 감소합니다.
– PTO 샤프트 스터브의 높은 위치로 인해 평평한 PTO 샤프트 각도를 유지
– 무거운 라이온 C의 가변 2단 기어박스이며, 수동 레버로 속도 선택 가능

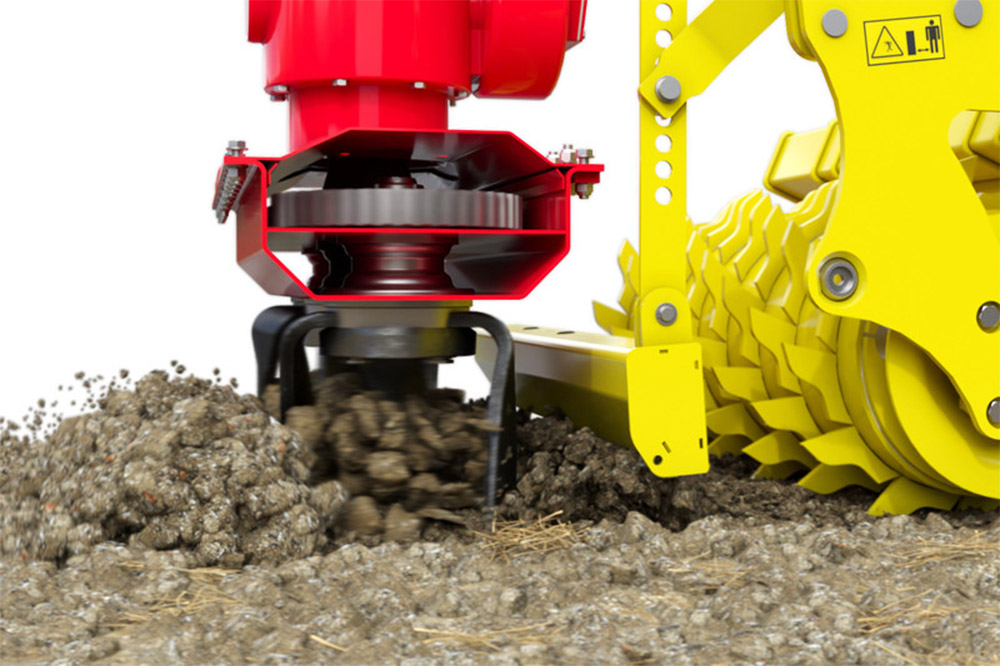

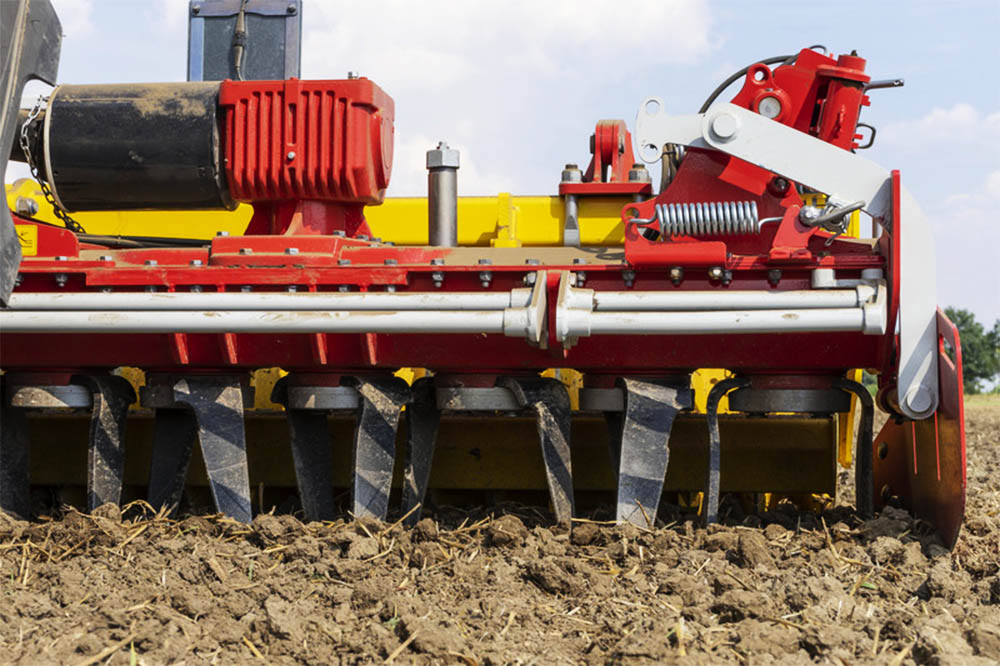

최상의 작업 결과
- 포팅거 해로우는 식물의 빠르고 균일한 성장을 위해 완벽한 발아조건을 만듭니다.
- LION(라이언) 3030 해로우는 작업 폭 1미터당 3.3개의 로터가 장착되어 있어 모든 상황에 적합한 범용 해로우로 사용할 수 있습니다. 필요에 따라 타인의 위치만 변경하여 해로우 또는 컬티베이터로 사용할 수 있습니다.

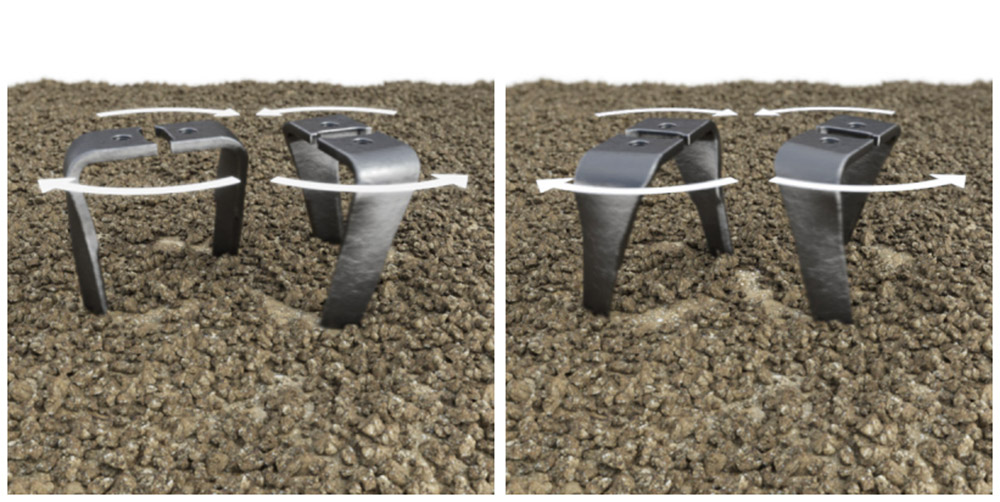

- 타인의 배열을 스위핑 각도로 설정하여 작업 깊이 전체에 걸쳐 완만한 경사를 만듭니다.
이러한 타인의 배열은 토양을 완벽하게 평탄화시킵니다. - 타인의 각도를 공격적으로 설정하면, 더욱 효과적으로 토양을 부수어줍니다.
이로 인해 흙이 잘 섞이고 미세한 흙이 아래쪽에 배치됩니다.

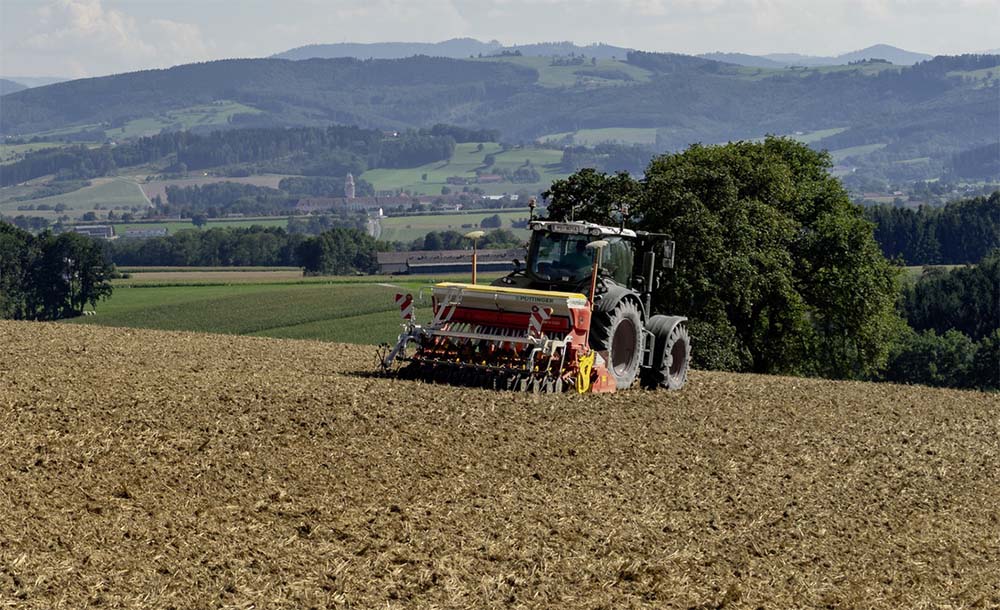

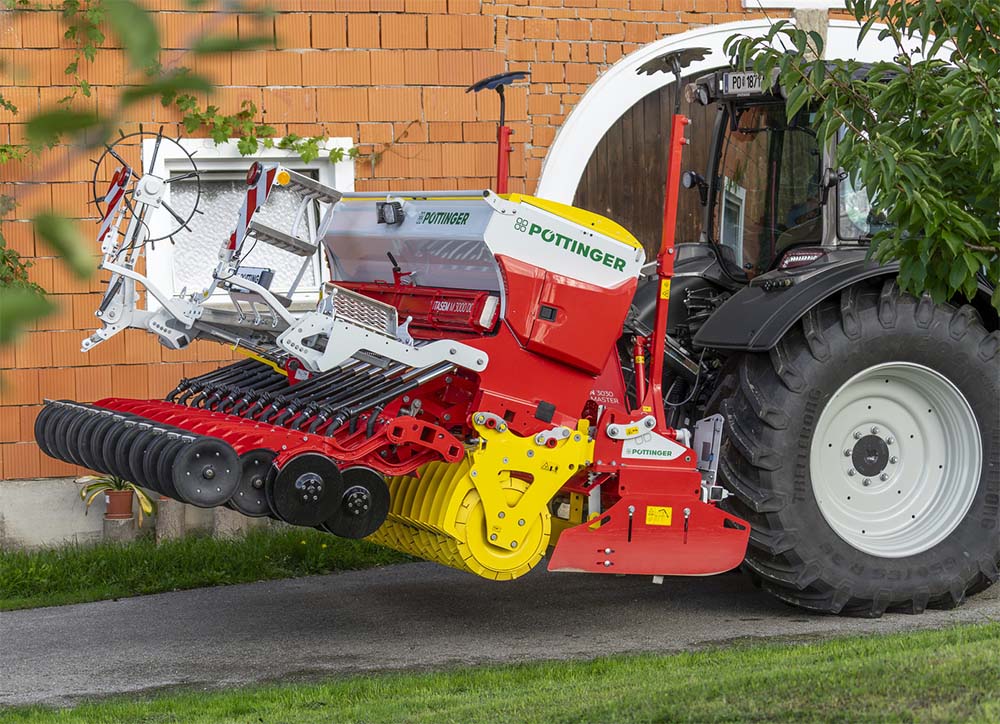

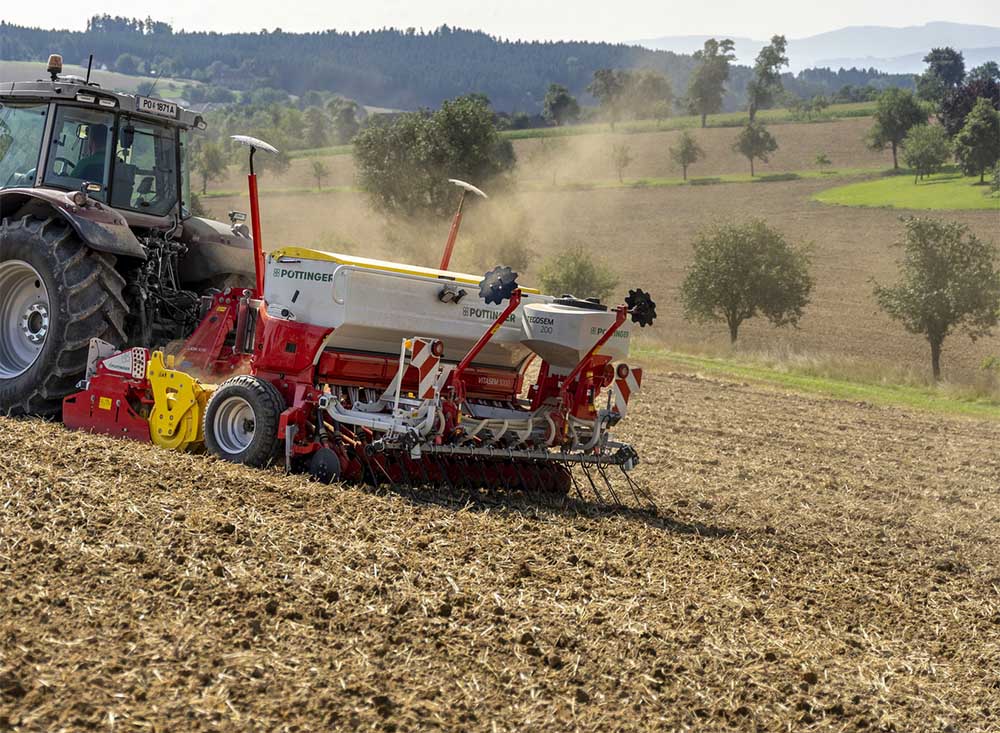

함께 사용시 시너지 나는 기기

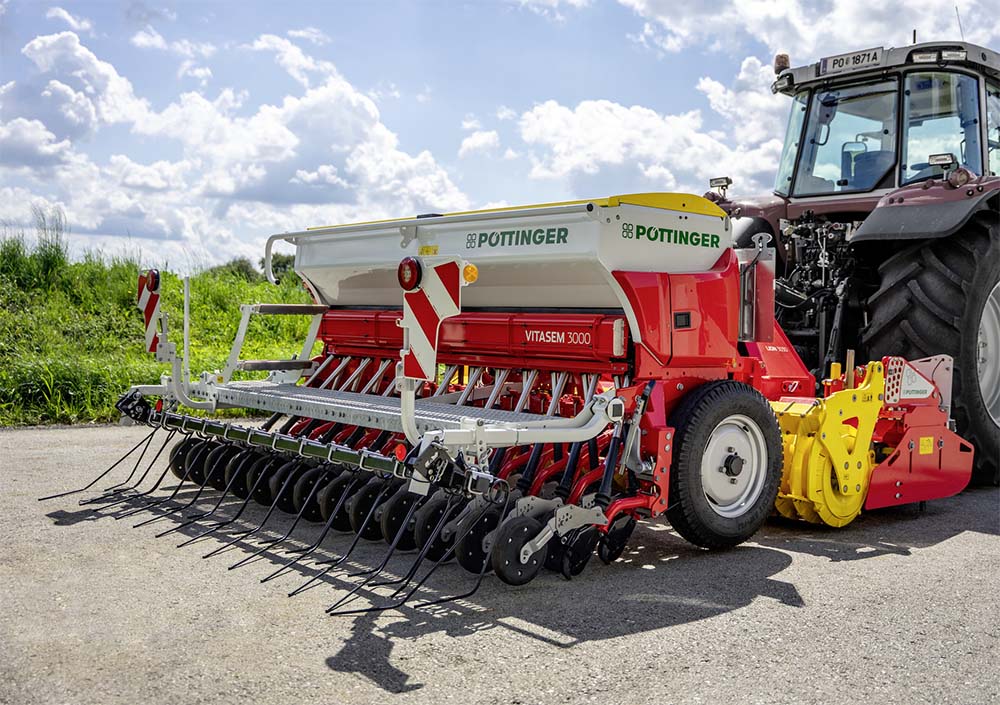

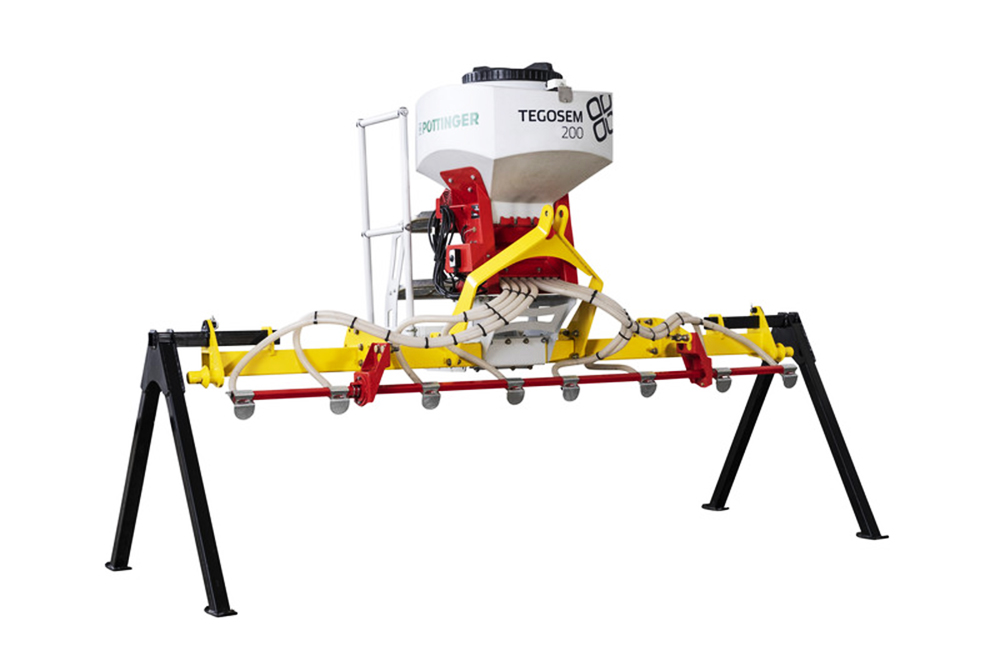

비타셈 파종기, 테고셈 호퍼 등

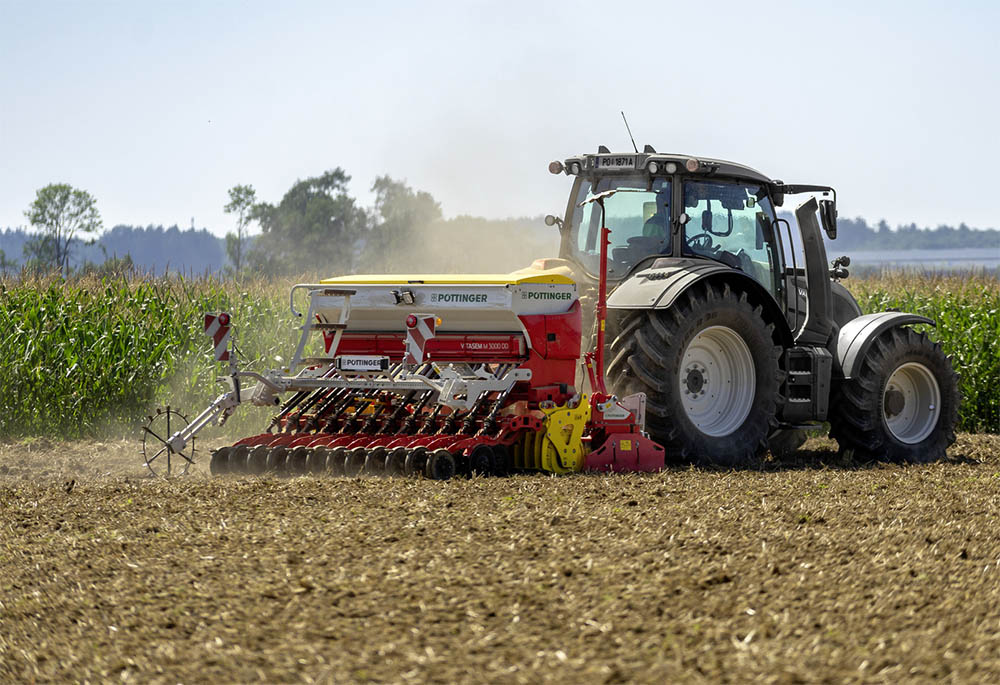

- 단독으로 사용하거나 비타셈 M 3000과 같은 파종기, 테고셈호퍼 등과 함께 사용할 때 최고의 작업 결과를 제공
- 다른 장착형 기계와 마찬가지로 후방 롤러에 동일한 장착 브래킷을 사용하여 도구없이 빠르고 쉽게 장착 및 제거 가능
- 다양한 작물에 적용 가능, 작물에 따라 시드와 비료를 효율적으로 배분하여 작업 효율성을 높일 수 있습니다.
- 대용량으로 작업 시간을 단축시킬 수 있습니다. 높은 작업 효율성을 제공하여 작업자의 노동력을 절약할 수 있습니다.
- 정밀한 시드와 비료의 배분을 가능하게 합니다. 작물에 필요한 정확한 양의 시드와 비료를 배분하여 작물의 성장을 최적화할 수 있습니다.

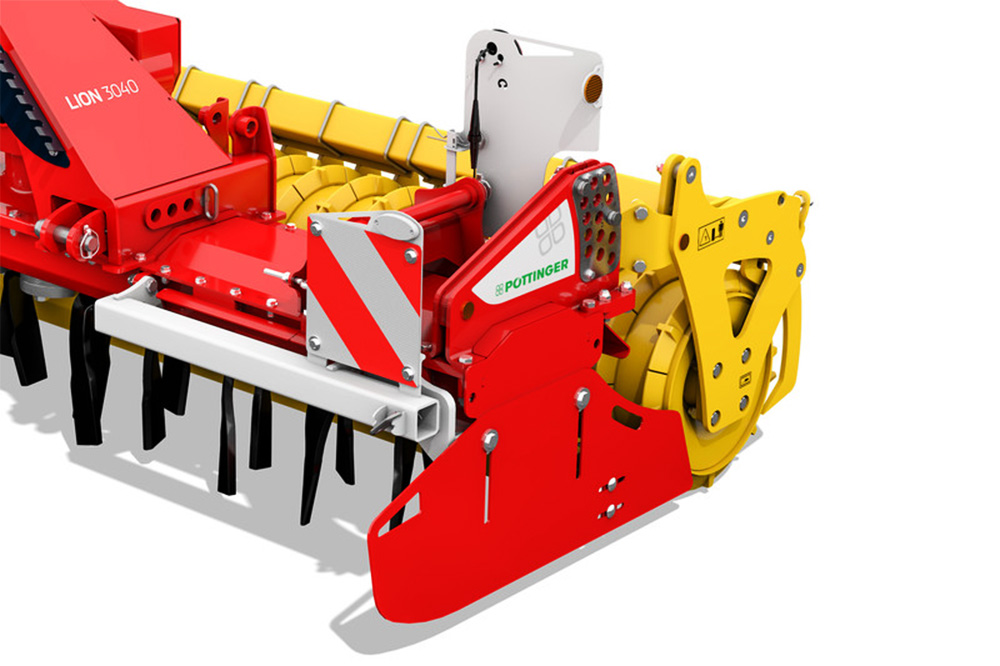

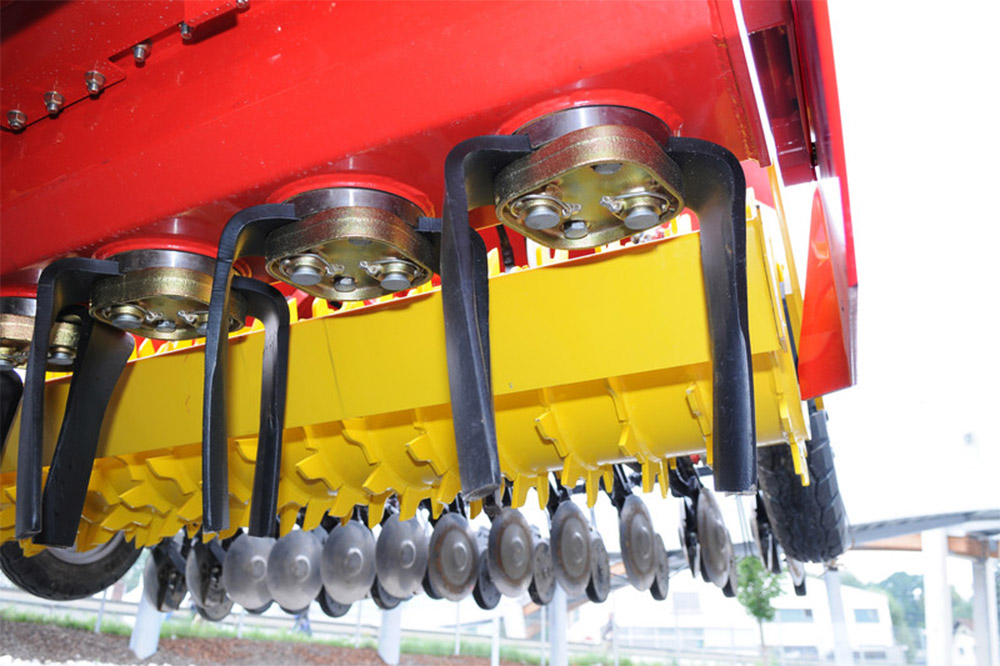

편리하고 더욱 쉽게
- 9홀 매트릭스에서 볼트 재배치함으로써 작업 깊이를 간단히 조정
- 도구 없이 간단하게 측면에서 각 프레임 섹션의 작업 깊이를 설정할 수 있습니다.
- 유압식 깊이조절[옵션 사양]
- 후면 롤러의 깊이에 따라 자동으로 레벨링 보드가 조정되므로 다시 조정할 필요가 없습니다.
- 포팅거 해로우의 작업 폭과 운반 폭은 동일합니다.
- 특수 텅스텐 카바이드 코팅을 통해 포팅거 해로우의 사용 수명이최대 60% 더 길어집니다. 또한, 돌이 걸리지 않아 돌보호대가 따로 필요없습니다.

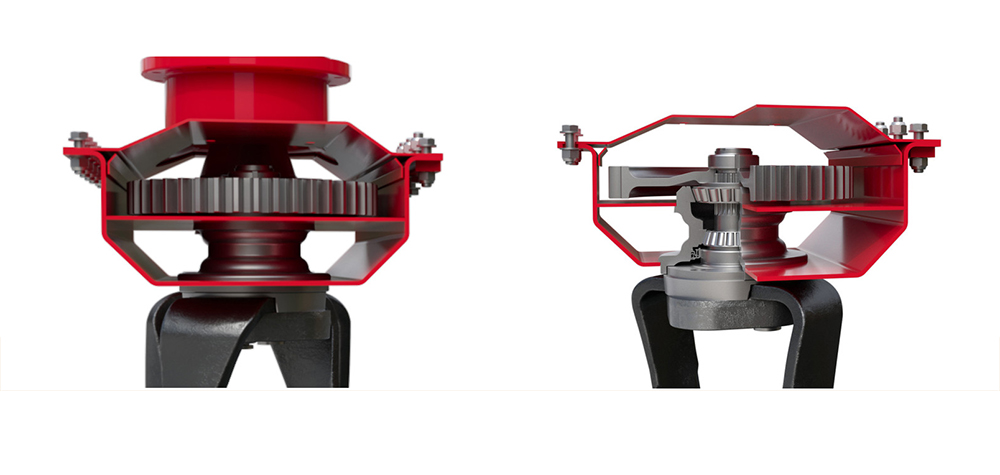

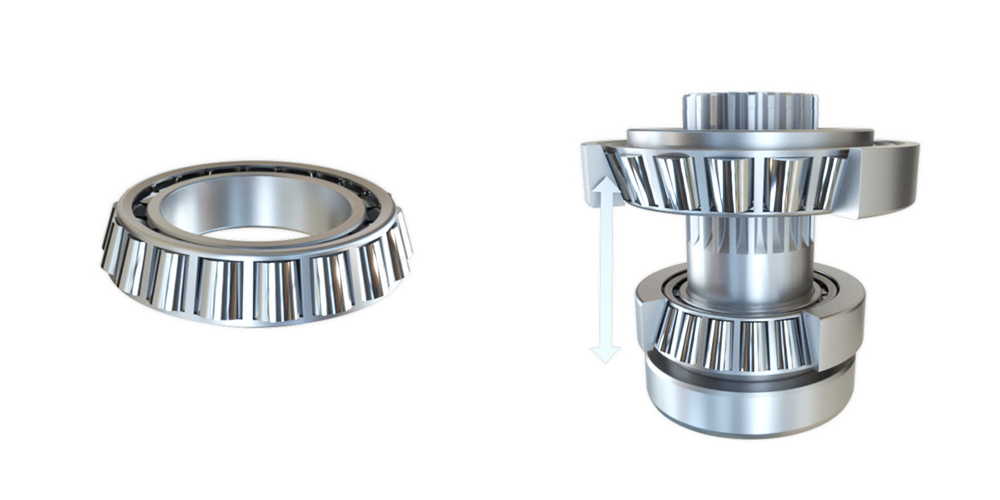

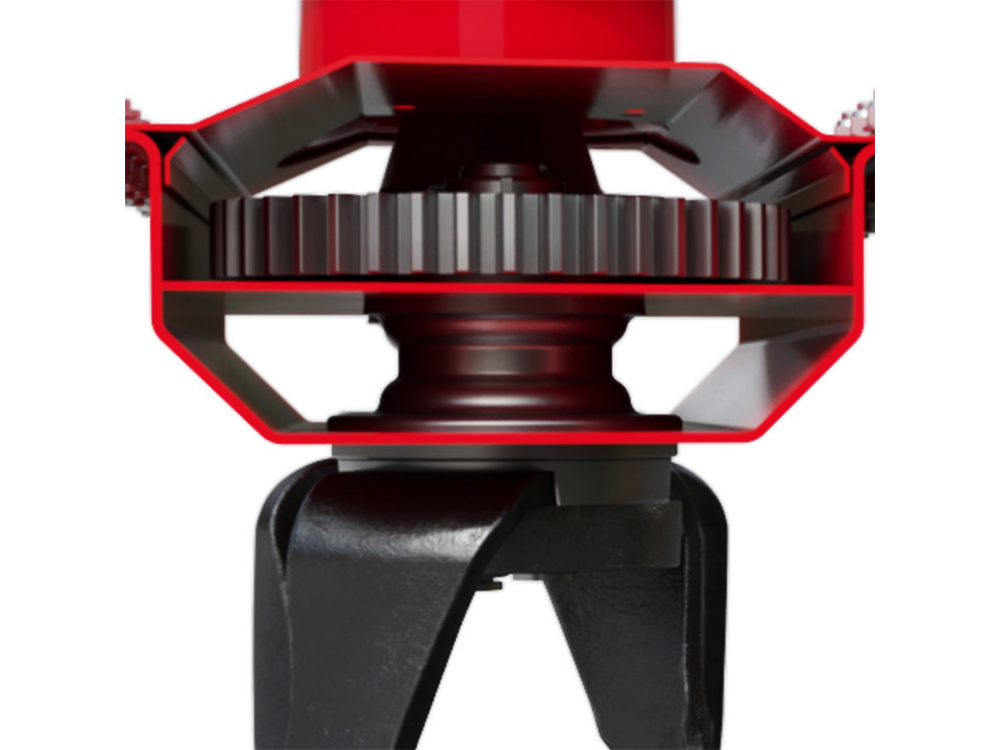

롤러 베어링
견고한 일체형 베어링 하우징이 있는 테이퍼형 롤러 베어링으로 구성되어 있습니다.
베어링의 부드러운 작동으로 긴 수명을 보장합니다.
하부 베어링은 타인 캐리어에 매우 가깝게 위치하여 베어링에 가해지는 부하가 줄어듭니다.
안쪽과 바깥쪽을 꼼꼼히 밀봉하여 먼지의 유입을 방지합니다.
- 라이온 클래식/ 라이온/ 라이온 C 모델의 타인 로터 샤프트 치수 : 50㎜
- 라이온 마스터/ 라이온C 모델의 경우 : 60㎜

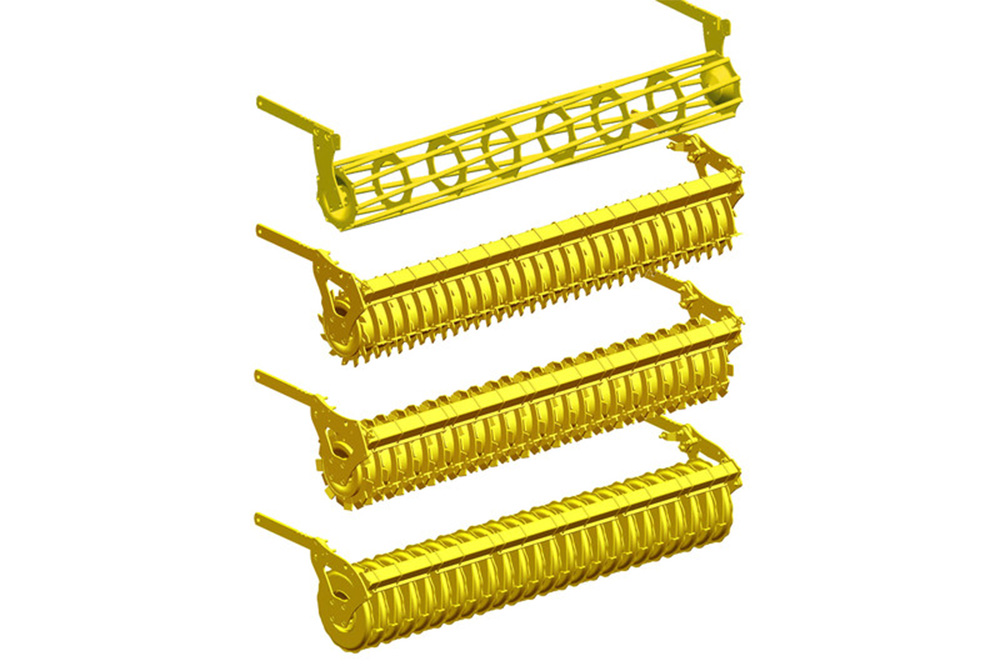

모든 토양 유형에 적합한 롤러
고객 맞춤형 솔루션
효과적인 흙 조밀화 – 토양 표면을 효과적으로 조밀하게 만들어 작물의 흔들림을 최소화
작물 보호 기능 – 작물의 뿌리가 토양 속에 안정적으로 성장 가능
영양분 흡수 개선 – 영양분의 효율적인 이동과 흡수를 도움
중앙에서 조정하거나 스크래퍼 튜브를 회전하여 개별적으로 조정할 수 있습니다.
습하고 끈적한 조건에서 스크레이퍼는 롤러를 안정적으로 청소합니다. 강화된 스크레이퍼 플레이트는 뒤집을 수 있어 수명이 두 배로 늘어납니다.

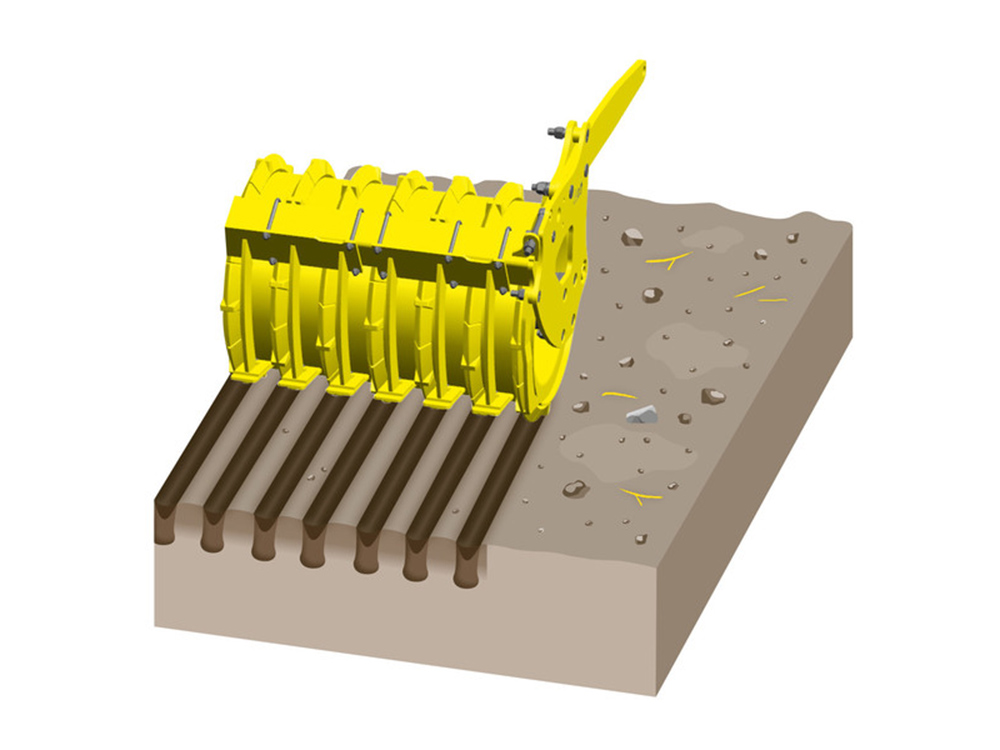

프리즘 패커 롤러
무게가 무겁고 직경이 600㎜로 하중 지지력이 우수합니다.
모래에서 느슨한 토양까지, 심지어 돌이 많은 곳이나 유기물이 많은 곳에서도 효과적으로 작동합니다.
스트립으로 통합하면 링 사이의 영역에서 토양의 배수 및 통기성을 촉진하여 사전 압축을 최소화합니다.
- 프리즘 링은 12.5㎝ 또는 15㎝ 간격으로 설치됩니다.
- 직경은 500㎜ 및 600㎜로 제공됩니다.
- 코팅 스크레이퍼 [기본 제공]

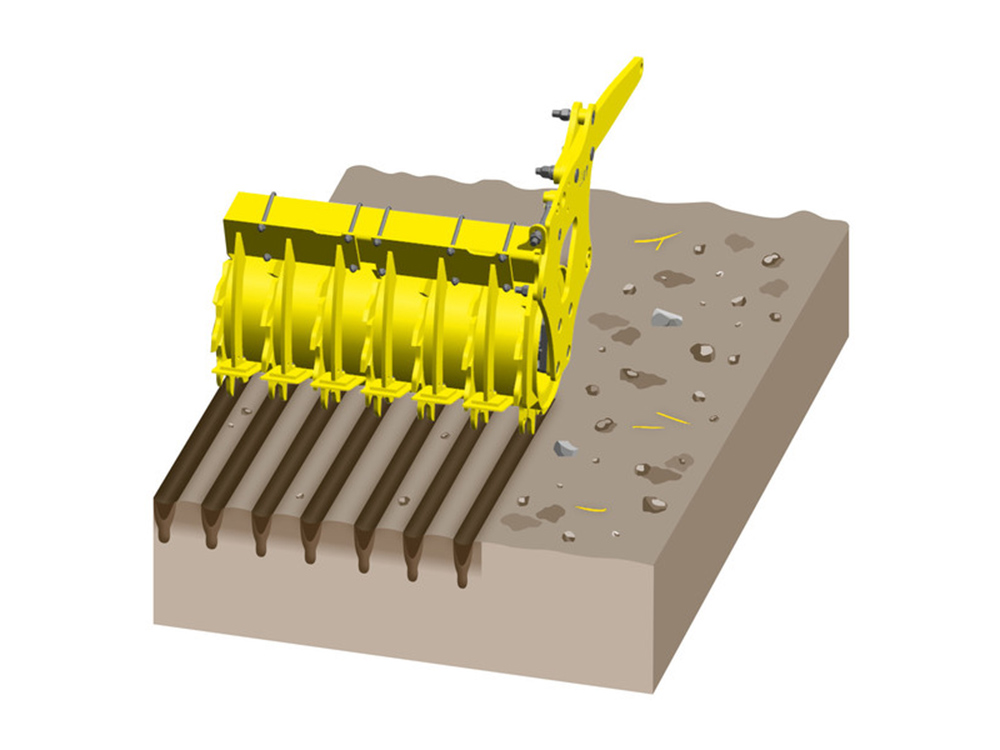

톱니형 패커 롤러
-
작은 치아 모양의 패킹 장치를 갖추고 있어 토양을 효과적으로 조밀화 할수 있습니다.
-
토양이 고르게 조밀해지면서 작물의 발아와 성장을 촉진합니다.
-
직경 : 420㎜, 500㎜, 550㎜
코팅 스크레이퍼[옵션 사양]
크럼블링 패커 롤러
중간 정도의 무거운 점토질 토양을 미리 경작하는데 적합
톱니형 패커 롤러에 비해, 중간 링이 좌우로 번갈아 용접된 롤러는 중간 정도의 무거운 점토질 토양을 미리 경작하는데 적합합니다. 이 롤러는 종자 슬롯의 양쪽 토양을 집중적으로 부수어줌으로써 토양을 더 조밀하게 다집니다.
오프셋 중간 링은 롤러가 매우 잘 회전하도록 도와줍니다.
스크레이퍼는 롤러에 흙이 쌓이는 것을 방지합니다.
직경 525㎜
코팅 스크레이퍼[기본 제공]
팩 링 롤러
돌이 많고 습한 조건, 다량의 유기 잔류물이 있는 환경에 이상적 사용
수확 잔여물이 토양 표면에 남아 토양이 건조해지지 않도록 보호합니다.
- 롤러의 절단 작용 덕분에 거친 잔류물이 더 미세하게 부서지며, 토양에 균일하게 혼합됩니다.
- 직경 : 550㎜
- 12.5㎝ 줄 간격, 작업폭 1m 당 8개의 링이 있습니다.
- 코팅 스크레이퍼[기본 제공]

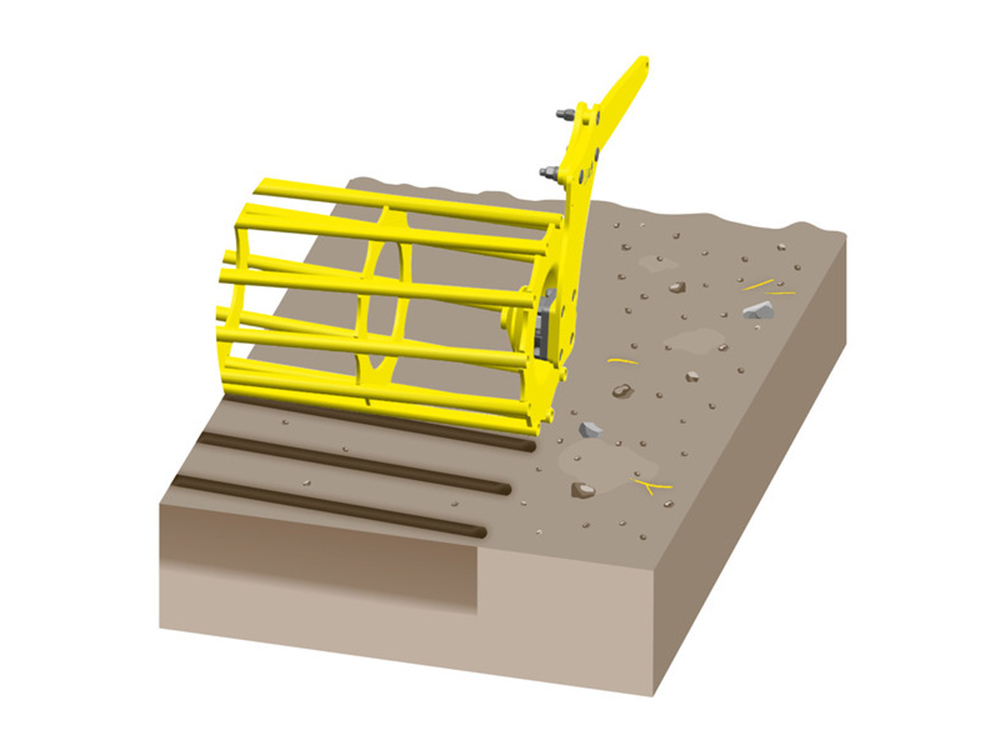

케이지 롤러
건조하고 끈적이지 않는 토양 처리에 최적화된 롤러
매우 가벼워 무게를 줄여야 하는 상황에 적합
별도의 종자 드릴과 함께 사용하지 않는 것을 권장합니다.
조밀화 작업은 이동 방향을 따라 줄무늬 모양으로 이루어집니다.
직경이 작지만, 원활하게 회전하여 좋은 부서짐 효과를 발휘
최적의 조밀화와 우수한 하중용량을 위해 튼튼한 바와 함께 설계되어있습니다.
직경: 420mm, 바 8개
직경: 540mm, 11바

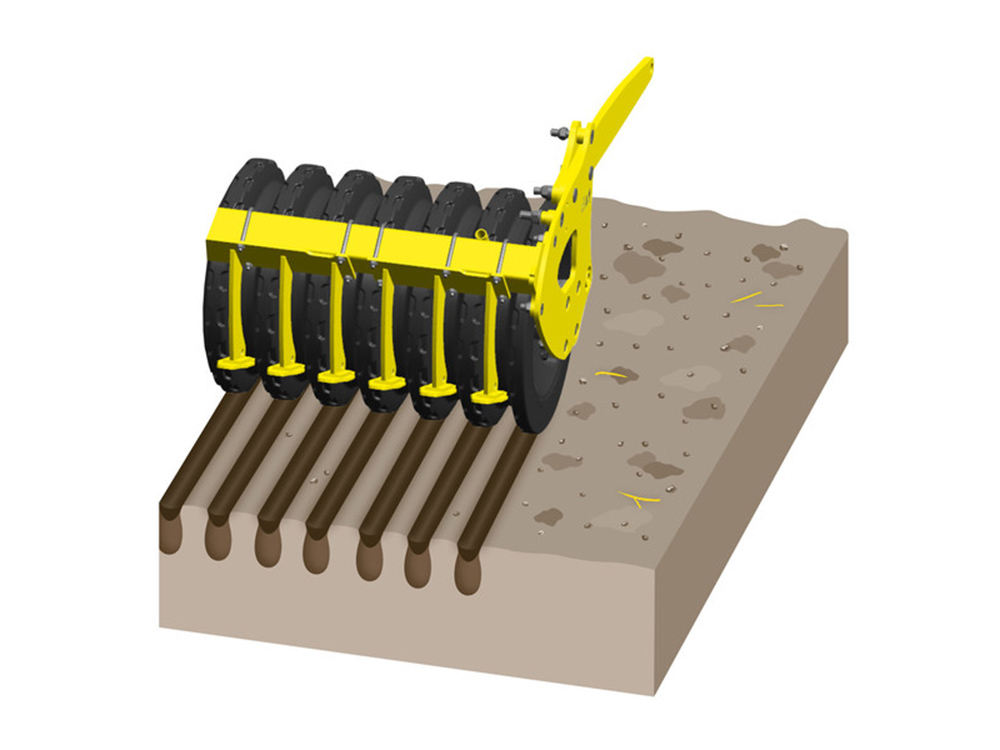

고무 패커 롤러
고무 소재로 만들어져 부드럽고 탄력있는 표면으로 토양 표면을 부드럽게 다져주면서도 충분한 압력이 특징
톱니형 패커롤러와 비슷한 원리로 작동하지만 조밀화 작업에 있어서 더 부드럽고 섬세한 처리가 가능토양의 중간 공기층을 줄이고, 작물의 뿌리가 토양 속에 잘 박힐 수 있도록 돕습니다.
다양한 토양 조건에서 사용 가능, 특히 건조하고 흙이 끈적이지 않은 토양 처리에 특화되어 있습니다.
적재 용량이 큽니다.
롤러가 달라 붙거나 막힐 염려가 없습니다.
롤러의 직경이 크고 무거움에도 불구하고 우수한 하중 지지력을 보장합니다.
12.5㎝간격으로 조밀화된 능선을 만듭니다.
직경 585㎜
코팅 스크레이퍼[기본 제공]
| 모델명 | 톱니형 패커 롤러 | 크럼블링 패커 롤러 | 팩 링 롤러 | 케이지 롤러 | 고무 패커 롤러 | 고무 패커 롤러 | |
| 조밀화 | 0 | + | ++ | 0 | ++ | ++ | ++ 매우적합 |
| 습한 토양 | 0 | 0 | ++ | 0 | + | + | + 적합 |
| 건조한 토양 | ++ | ++ | ++ | ++ | ++ | ++ | 0 보통 |
| 파쇄 효과 | ++ | ++ | ++ | + | ++ | ++ | - 적합하지 않음 |
| 하중 수용능력 | ++ | + | ++ | + | ++ | ++ | |
| 돌처리 적합성 | 0 | - | ++ | + | 0 | 0 | |
| 스크래퍼(코팅) | 없음 | 있음 | 있음 | 없음 | 있음 | 있음 | |
| 롤러 이름 | 2.50m | 3m | 3.50m | 4m 고정식 | 4m 접이식 | 5m | 6m |
| 케이지 롤러 420㎜ | 148㎏ | 195㎏ | - | - | - | - | - |
| 케이지 롤러 420㎜ | - | 325㎏ | - | - | - | - | - |
| 톱니형 패커 롤러 540㎜ | 332㎏ | 365㎏ | - | - | - | - | - |
| 톱니형 패커 롤러 500㎜ | 448㎏ | 528㎏ | 560㎏ | 600㎏ | 790㎏ | 895㎏ | 1045㎏ |
| 톱니형 패커 롤러 550㎜ | - | 559㎏ | 600㎏ | 750㎏ | 870㎏ | 1040㎏ | 1330㎏ |
| 크럼블링 포장 롤러 525㎜ | - | 520 | - | 750 | - | - | - |
| 팩 링 롤러 550㎜ | 493㎏ | 570㎏ | 655㎏ | 740㎏ | 1080㎏ | 1320㎏ | 1610 |
| 프리즘 패커 롤러 500㎜ 12.5㎝ | - | 560㎏ | 640㎏ | 735㎏ | 1060㎏ | 1280㎏ | 1530㎏ |
| 프리즘 패커 롤러 500㎜ 15㎝ | - | 530㎏ | - | 695㎏ | - | - | - |
| 프리즘 패커 롤러 600㎜ 12.5㎝ | - | 807㎏ | 890㎏ | 1010㎏ | 1195㎏ | 1425㎏ | 1865㎏ |
| 프리즘 패커 롤러 600㎜ 15㎝ | - | 765㎏ | - | 925㎏ | - | - | - |
| 고무 패커 롤러 585㎜ | - | 610㎏ | - | - | - | - | - |
제원표
| 해로우 | 라이언(LION) 3030 쟁기 | 라이언(LION) 3040 쟁기 |
| 작업폭(m) | 3 | |
| 로터 | 10 | 12 |
| PTO 입력 속도(rpm) | 1000 | |
| 로터 속도(rpm) | 342 | |
| 타인 직경(㎜) | 18×340 | 15×330 |
| 전력 소요(hp) | 110-200 | 110-200 |
| 운반폭(m) | 3 | |
| 기본 버전의 중량(㎏) | 1070 | 1060 |
| 케이지 롤러 Ø 420㎜ 무게(㎏) | 195 | |
| 케이지 롤러 Ø 540㎜ 무게(㎏) | 325 | |
| 톱니형 패커 롤러 Ø 420 ㎜ 무게(㎏) | 365 | |
| 톱니형 패커 롤러 Ø 500 ㎜ 무게(㎏) | 525 | |
| 톱니형 패커 롤러 Ø 550 ㎜ 무게(㎏) | 547 | |
| 코팅된 톱니형 패커롤러 Ø 500 ㎜ 무게(㎏) | 528 | |
| 코팅된 톱니형 패커롤러 Ø 550 ㎜ 무게(㎏) | 558 | |
| 코팅된 크럼블링 패커 롤러 Ø 525 ㎜ 무게(㎏) | 520 | |
| 코팅된 팩 링 롤러 Ø 550 ㎜ 무게(㎏) | 570 | |
| 코팅된 프리즘 패커 롤러 Ø 500 ㎜ (열간격 12.5㎝) 무게(㎏) | 560 | |
| 코팅된 프리즘 패커 롤러 Ø 600 ㎜ (열간격 12.5㎝) 무게(㎏) | 780 | |
| 코팅된 프리즘 패커 롤러 Ø 500 ㎜ (열간격 15㎝) 무게(㎏) | 530 | |
| 코팅된 프리즘 패커 롤러 Ø 600 ㎜ (열간격 15㎝) 무게(㎏) | 807 | |
| 코팅된 고무 패커 롤러 Ø 585 ㎜ 무게(㎏) | 610 | |
