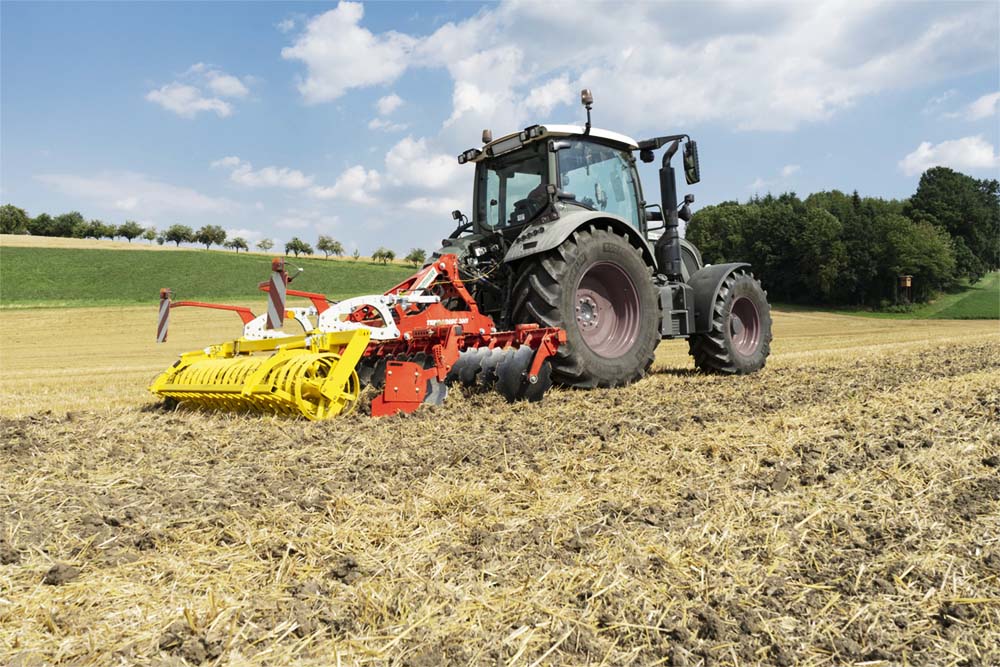

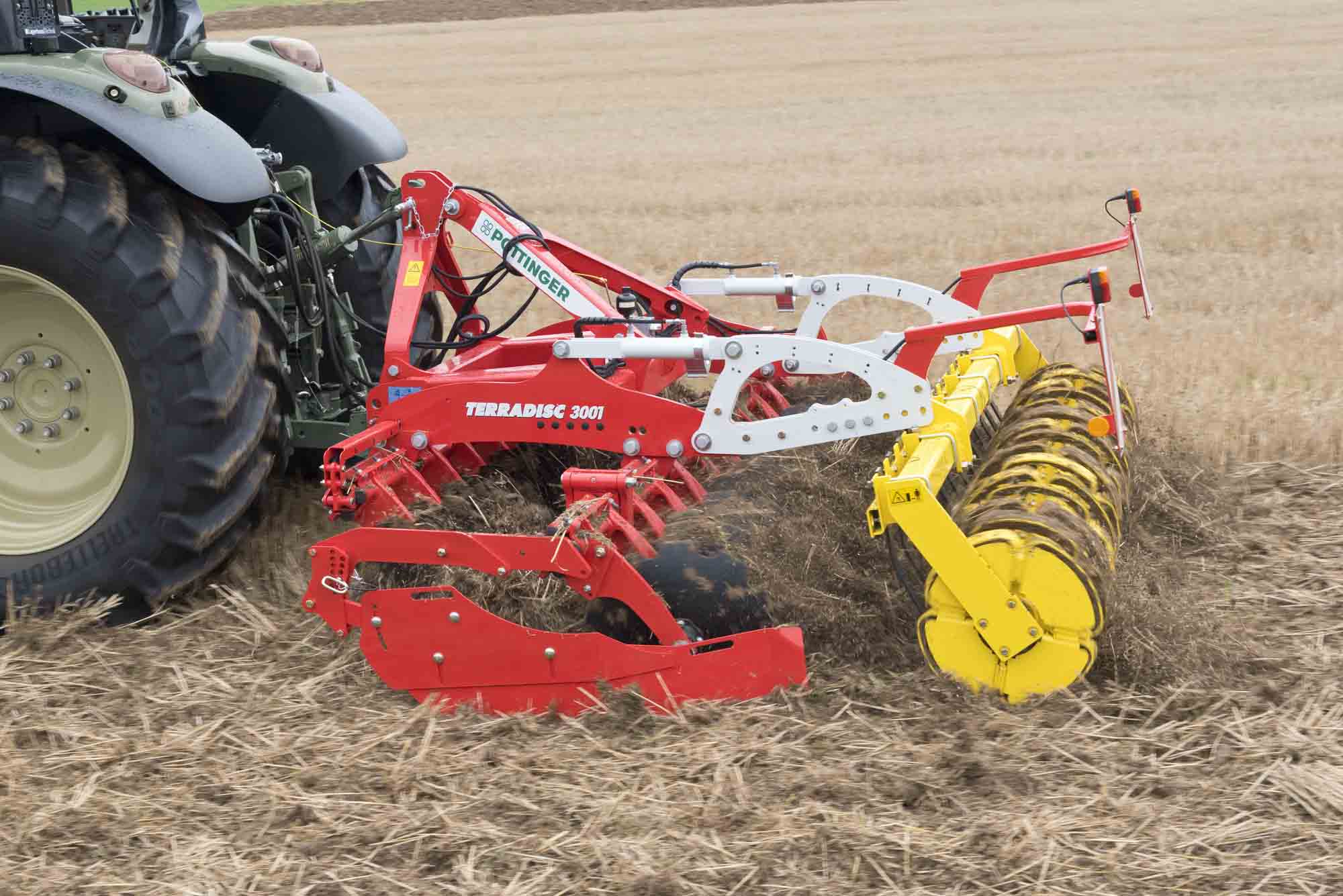

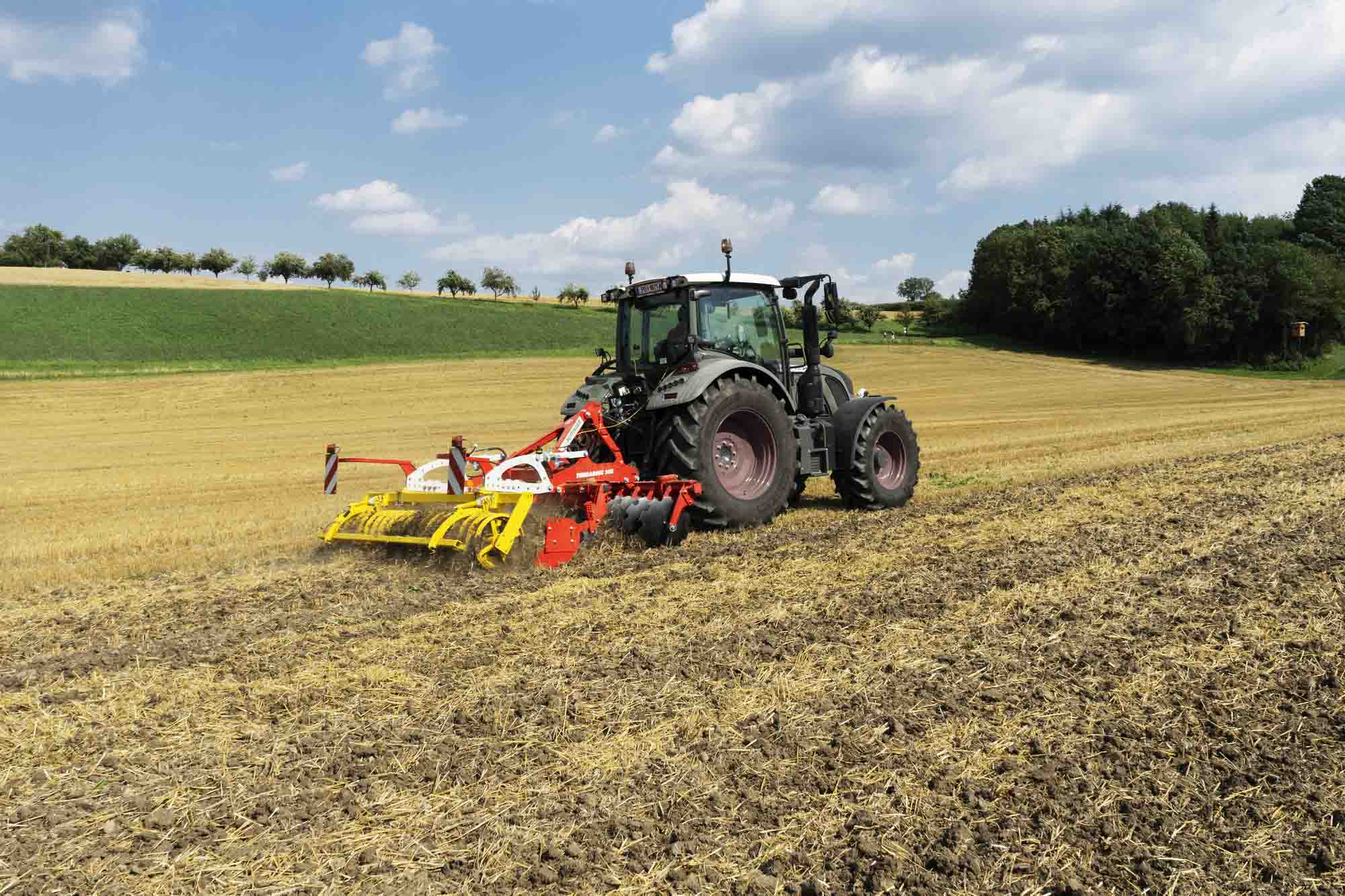

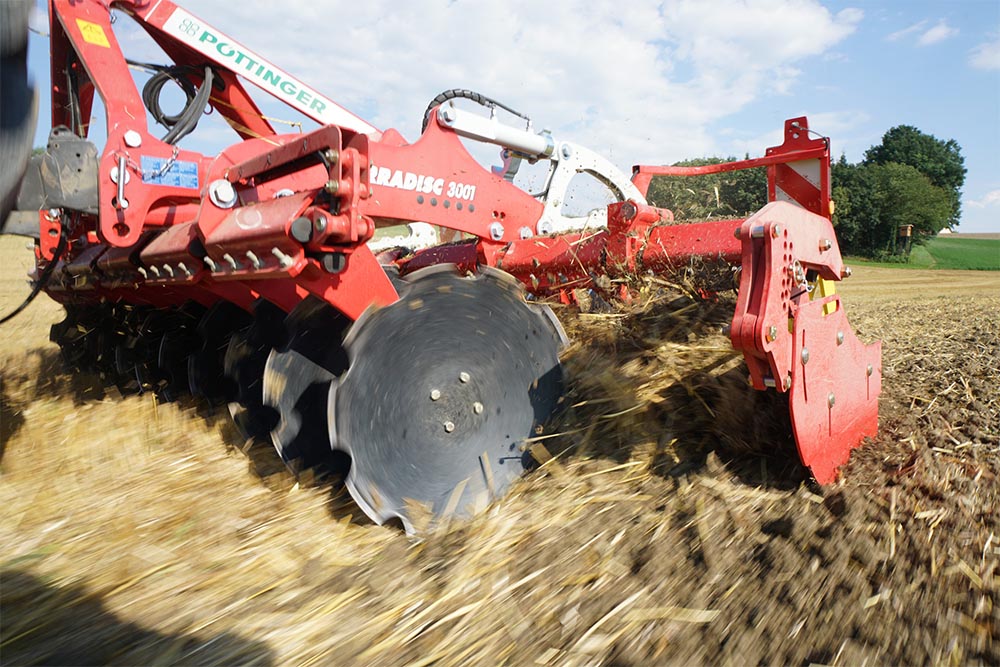

포팅거 원판 쟁기
TERRADISK 3001
TERRADISK 4001K(유압 접이식)

작업폭(m)

3

4

디스크 (개)

24

32

  • 효율성: 토양을 효과적으로 처리하여 경작 작업을 원활하게 수행하여 농경지의 작업 시간과 노력을 절약할 수 있습니다.
  • 내구성과 비용 절감: 고강도 강철로 만들어져 있어 매우 튼튼하며 오랜 사용에도 뛰어난 내구성을 보장합니다. 제품의 수명을 연장시켜 비용을 절감할 수 있습니다.
  • 다양한 기능: 다양한 작업 조건에 맞게 설정할 수 있는 다양한 기능을 제공합니다. 작업 깊이와 각도를 조절하여 토양 처리를 최적화할 수 있어 높은 작업 효율을 제공합니다.
  • 정밀한 작업: 정확하고 균일한 작업을 수행할 수 있는 능력을 갖추고 있습니다. 작물의 품질을 향상시키고 수확량을 증가시킬 수 있습니다.
  • 토양 보호: 토양 침식을 최소화하고 토양 구조를 유지하여 지속적인 농경지의 생산성을 보호합니다.

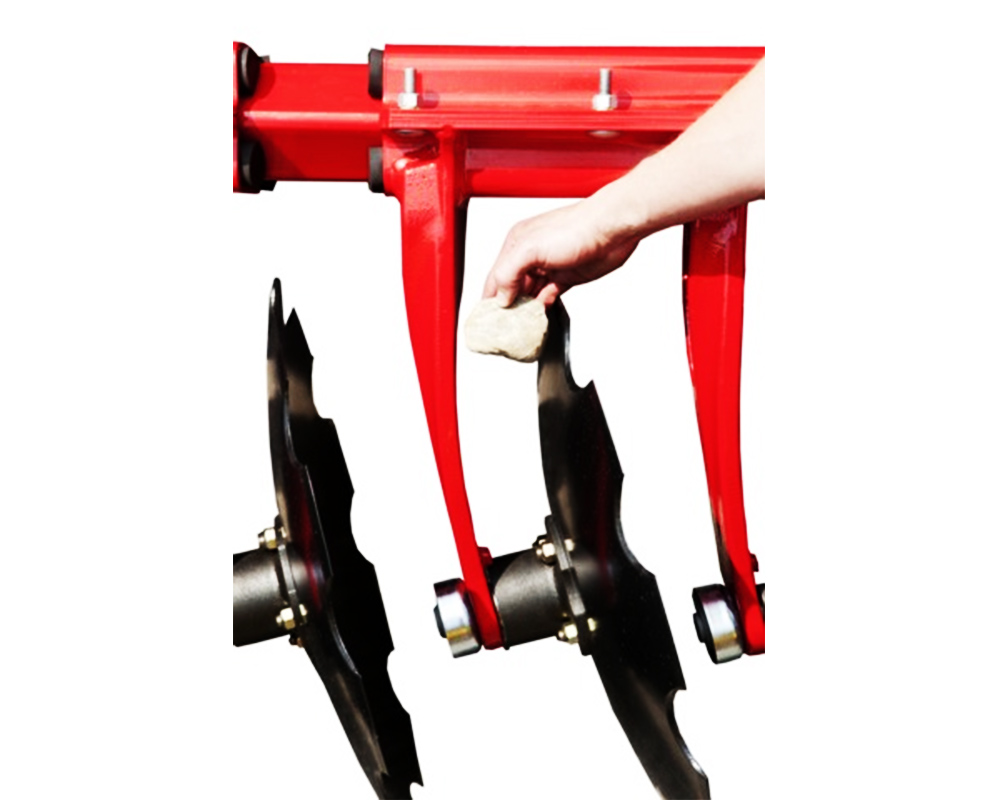

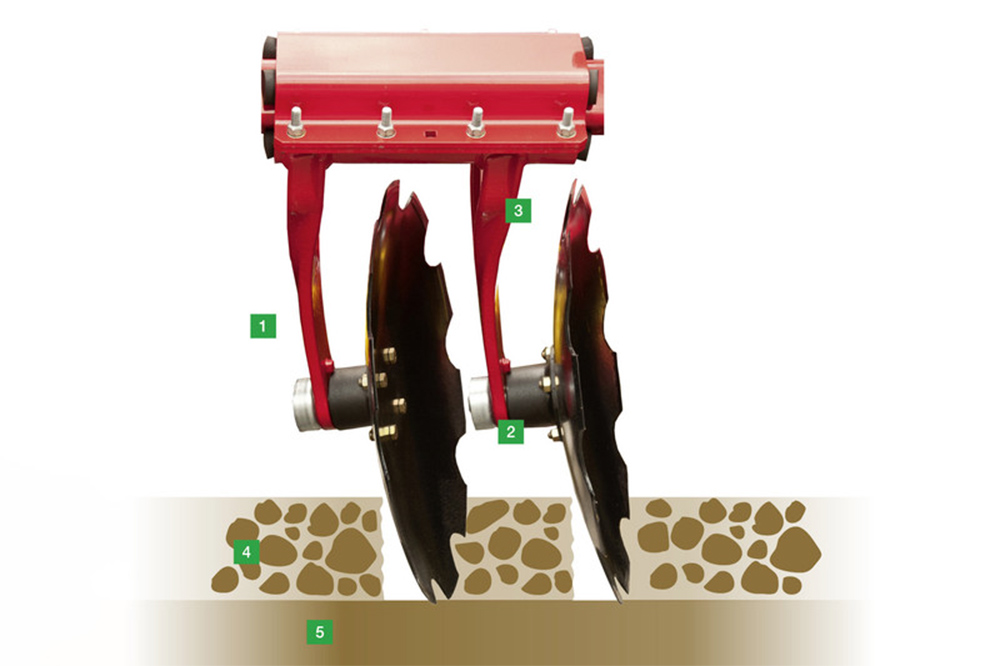

트윈암 시스템

  • 정밀한 작업을 위해 두 개의 독립적인 소프트웨어 제어 암을 갖추고 있습니다.
  • 토양의 상태가 좋지 않아도 완벽한 작업 결과를 보장하며, 이는 특별히 설계된 구조 덕분입니다. 4개의 고무를 이용한 독특한 지지 시스템을 가지고 있어, 돌이 많은 지형에서도 원판 쟁기 날의 손상을 방지해 줍니다.
  1. 공격적인 디스크 각도로 완벽한 진입 가능
  2. 넓은 간격으로 막힘없는 작업 가능
  3. 강화 및 단조 부품으로 수명 연장
  4. 작업된 흙 – 일관된 움직임으로 균일하고 평탄한 마무리
  5. 작업되지 않은 흙

편리한 조작

  • 작업 깊이는 유압식으로 미리 설정 가능하여, 작업자의 안전성을 보장하고 작업 효율성을 향상시킵니다.
  • 5㎜ 두께의 접이식 플레이트를 사용하여 작업 깊이를 미세하게 조정할 수 있으므로, 더욱 정밀한 농업 작업을 수행할 수 있습니다.
  • 양쪽에서 스윙 클립에 쉽고 안전하게 접근할 수 있어, 작업 과정이 간편합니다.
  • 후방 롤러의 무게로 안정적인 토양 침투하므로, 효과적인 농업 작업을 지원합니다.

넉넉한 디스크 간 간격

  • 빠른 작동 속도와 최소 15cm의 작업 깊이를 해낸다는 것은 디스크 베어링이 상당한 부하를 견뎌야 한다는 것을 의미합니다.
    하지만, 포팅거 원판 쟁기는 서비스 수명을 연장하며, 가장 까다로운 작동 조건에서도 문제없이 작업할 수 있는 내구성을 보장합니다.
  • 특수 트윈 레이스 테이퍼 베어링 덕분인데, 이 베어링은 건설 기계 산업 기술로 개발되어 견고성과 신뢰성을 제공하며, 충격 하중을 쉽게 흡수할 수 있습니다.

최대 가동 시간 및 내구성

  • 빠른 작동 속도와 최소 15cm의 작업 깊이를 해낸다는 것은 디스크 베어링이 상당한 부하를 견뎌야 한다는 것을 의미합니다.
    하지만, 포팅거 원판 쟁기는 서비스 수명을 연장하며, 가장 까다로운 작동 조건에서도 문제없이 작업할 수 있는 내구성을 보장합니다.
  • 특수 트윈 레이스 테이퍼 베어링 덕분인데, 이 베어링은 건설 기계 산업 기술로 개발되어 견고성과 신뢰성을 제공하며, 충격 하중을 쉽게 흡수할 수 있습니다.

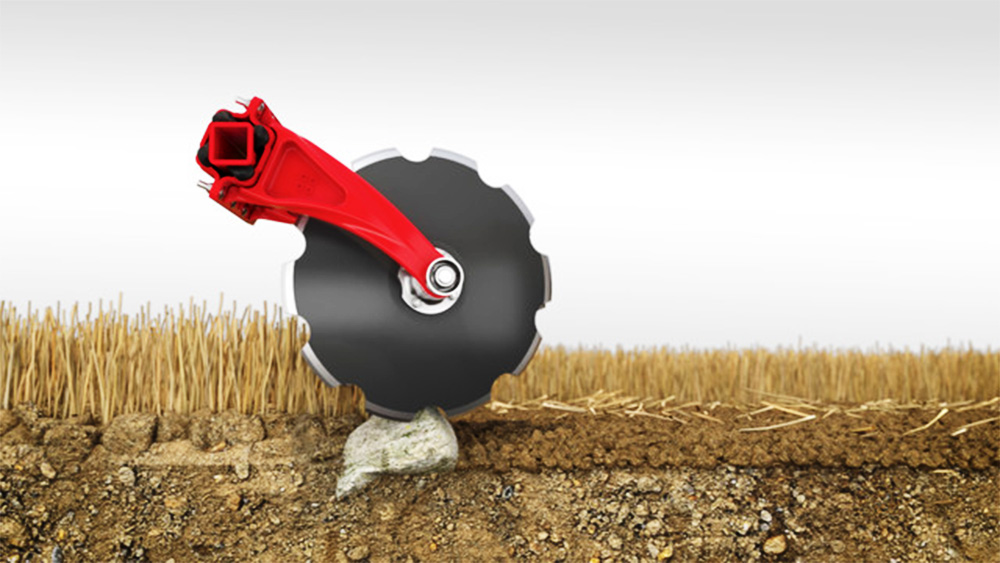

돌로부터의 충격 보호

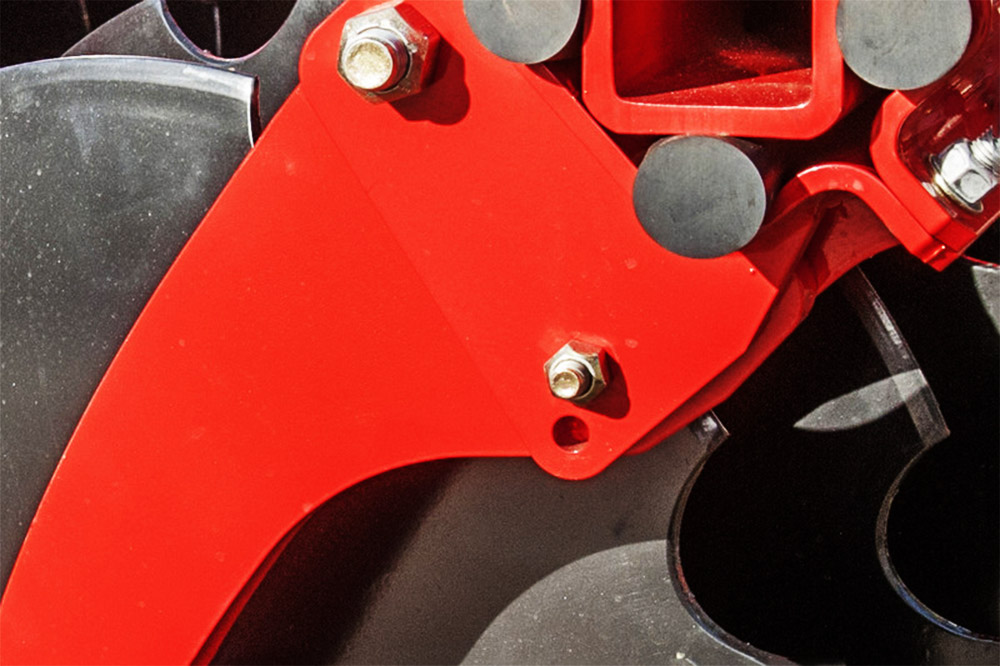

  • 40mm 두께의 고무 요소를 사용하여 논스톱 트립 레그 작동을 제공하는데, 이를 통해 수년 동안 추가적인 유지 보수 없이도 안정적인 작동이 가능합니다.
  • 클램프 브래킷은 두꺼운 벽으로 둘러싸인 박스 섹션 프레임에 장착되어 있습니다. 이 구조는 각각의 클램프 브래킷과 박스 섹션 사이에 위치한 4개의 고무 요소를 통해 디스크에 높은 침투력을 제공합니다. 이러한 구조는 기계가 돌과 같은 강한 충격에도 차질 없이 작동하도록 돕습니다.

조절식 디스크

  • 포팅거 원판 쟁기는 조절식 디스크 기능을 갖추고 있어, 농업 작업의 효율성을 높입니다.
  • 트랙터 휠 마크 위에 위치한 트윈 암의 디스크는 최대 5cm까지 높이를 조절할 수 있어, 작업 폭 전체에 걸쳐 전체 표면 이동과 평탄한 마무리가 보장됩니다. 이는 기계의 전체 폭을 통해 일관되고 균일한 작업 결과를 제공하며, 이는 다음 공정을 위한 훌륭한 기초를 마련해 줍니다. 이 기능 덕분에 휠 자국을 안정적으로 경작하기 위해 전체 기계를 내릴 필요가 없으며, 이는 전력 요구량과 연료 소비를 줄입니다. 더욱이, 패스 간 완벽한 병합을 위해 바깥쪽 디스크 쌍을 더 깊게 설정하는 것도 가능합니다.

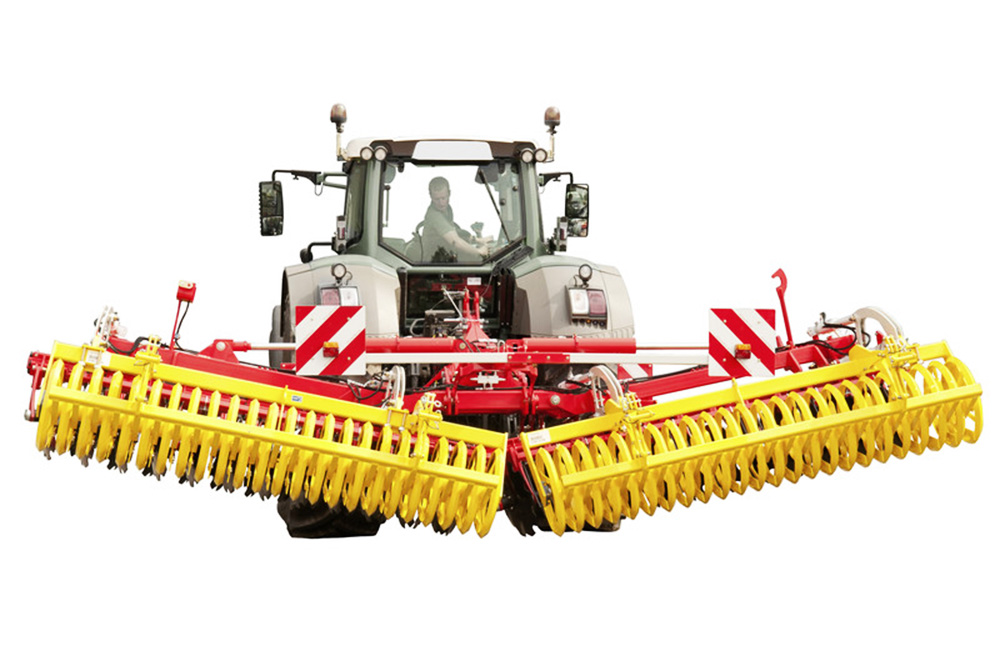

K 유압 접이식

  • 콤팩트한 프레임으로 설계되어 공간 효율성이 뛰어나고, 이동이 편리합니다.
  • 연결점이 3가지로 다양하여 트랙터의 종류에 상관없이 최적의 설정을 통해 적합하게 사용할 수 있습니다.
  • 유압식 접이식 기능이 탑재되어 있어, 2.80m의 폭 확장되어 작업을 수행하다가도 도로 주행 시에 편리하게 접어 운반할 수 있습니다.

모든 토양 유형에 적합한 롤러

고객 맞춤형 솔루션

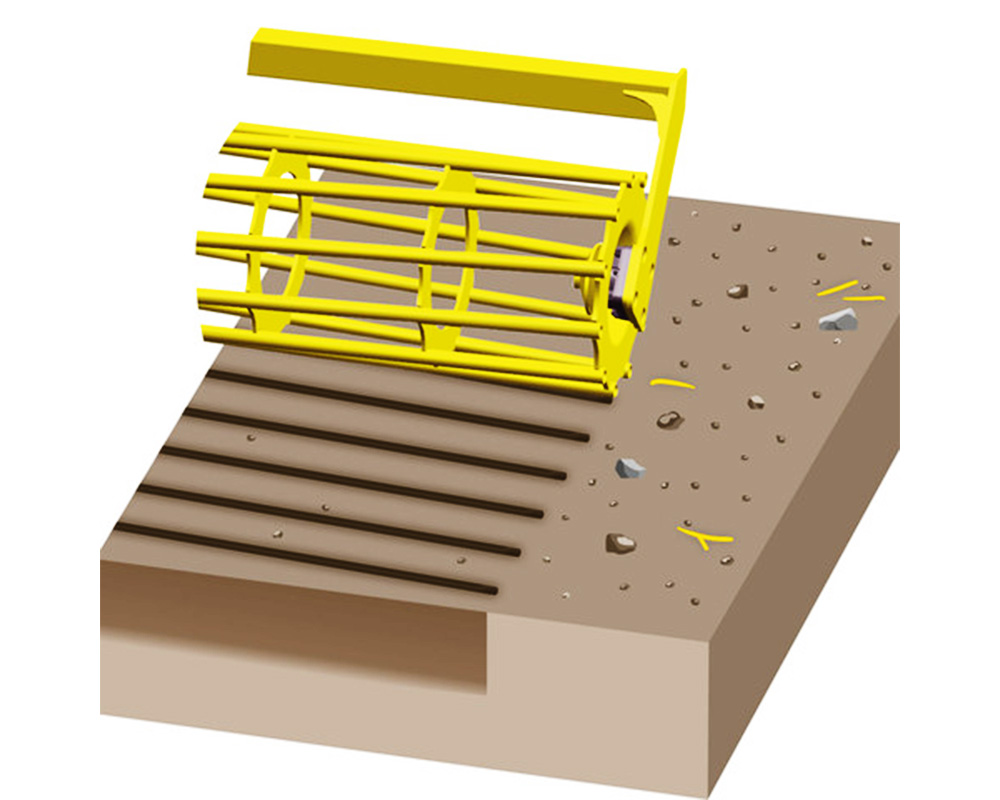

케이지 롤러

  • 건조하고 끈적이지 않는 가벼운 토양 처리에 최적화된 롤러 : 토양의 압착을 최적으로 조절하여 농작물의 성장을 촉진합니다.

  • 매우 가벼워 무게를 줄여야 하는 상황에 적합

  • 최적의 조밀화와 우수한 하중 용량을 위해 튼튼한 바와 함께 설계되어 있습니다.

  • 직경: 540mm, 바 11개

  • 직경: 660mm,  바 12개

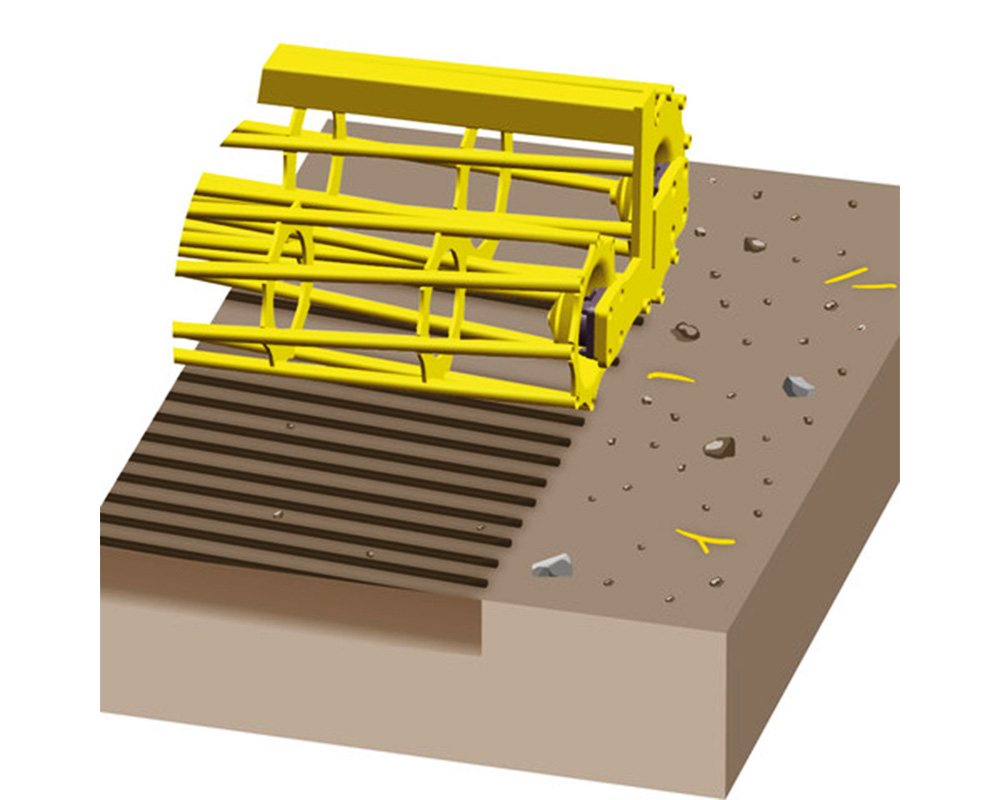

더블 케이지 롤러

  • 무거운 토양 처리에 최적화된 롤러 : 토양에 강력한 압착력으로 토양을 효과적으로 처리할 수 있습니다.

  • 대형 농장 등 큰 규모와 깊은 토양 가에 최적화

  • 직경이 다른 두 개의 롤러(전면 540㎜, 후면 420㎜)가 장착되어 있습니다.

  • 펜듈러 기능은 최적의 지면 추적과 완벽한 기울기를 보장합니다.

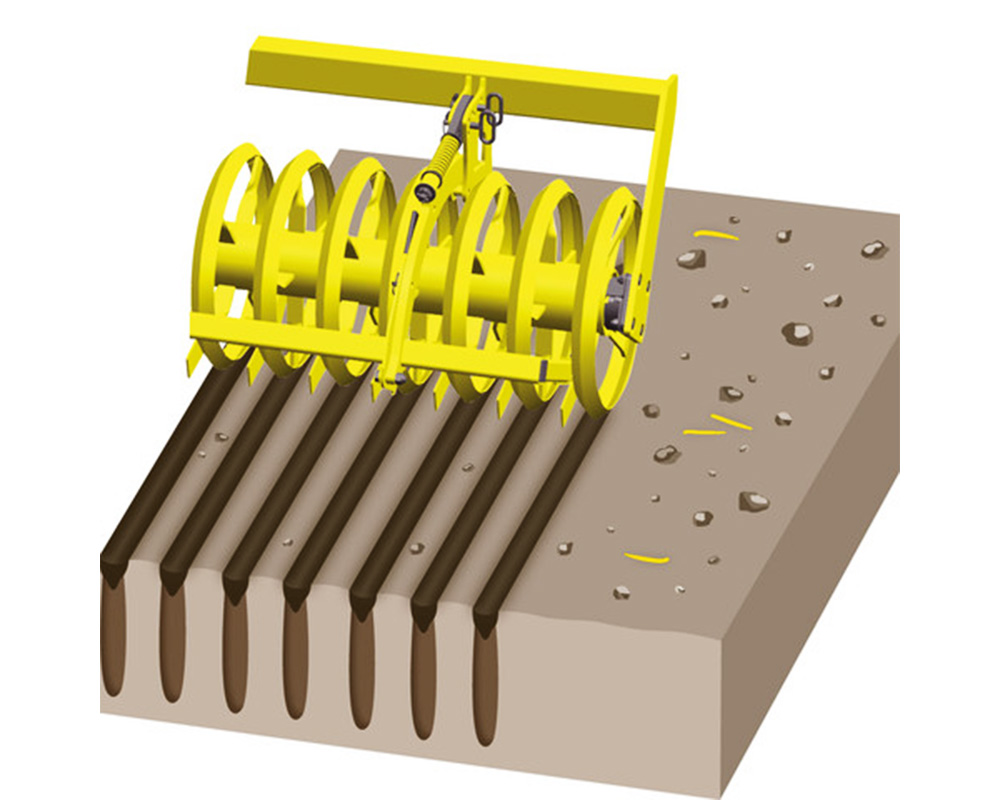

나이프 링 롤러

  • 가공 후 토양을 세밀하게 파쇄하는데 탁월합니다.

  • 쐐기 모양의 링을 통해 경사도를 높이고 통합하는 것입니다.

  • 링 사이의 나이프가 흙덩어리를 부수고 링을 깨끗하게 유지합니다.

  • 스트립으로 압축하면 물을 더 잘 흡수할 수 있다는 장점이 있습니다.

  • 직경 540㎜

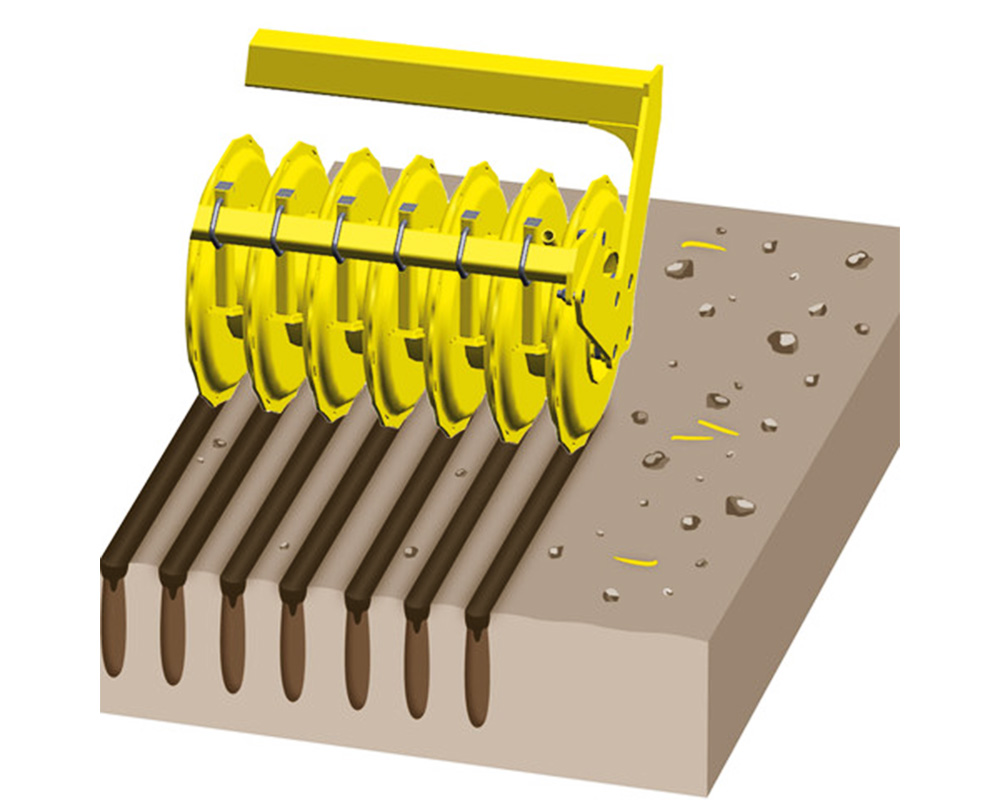

팩 링 롤러

  • 물기가 많은 진흙 토양 가공에 탁월, 다량의 유기물이 있는 돌이 많고 습한 땅에서 이상적인 롤러

  • 고랑을 만들 배수와 토양 통기성을 좋게 만들어 줍니다.
  • 직경 : 550㎜

  • 코팅 스크레이퍼

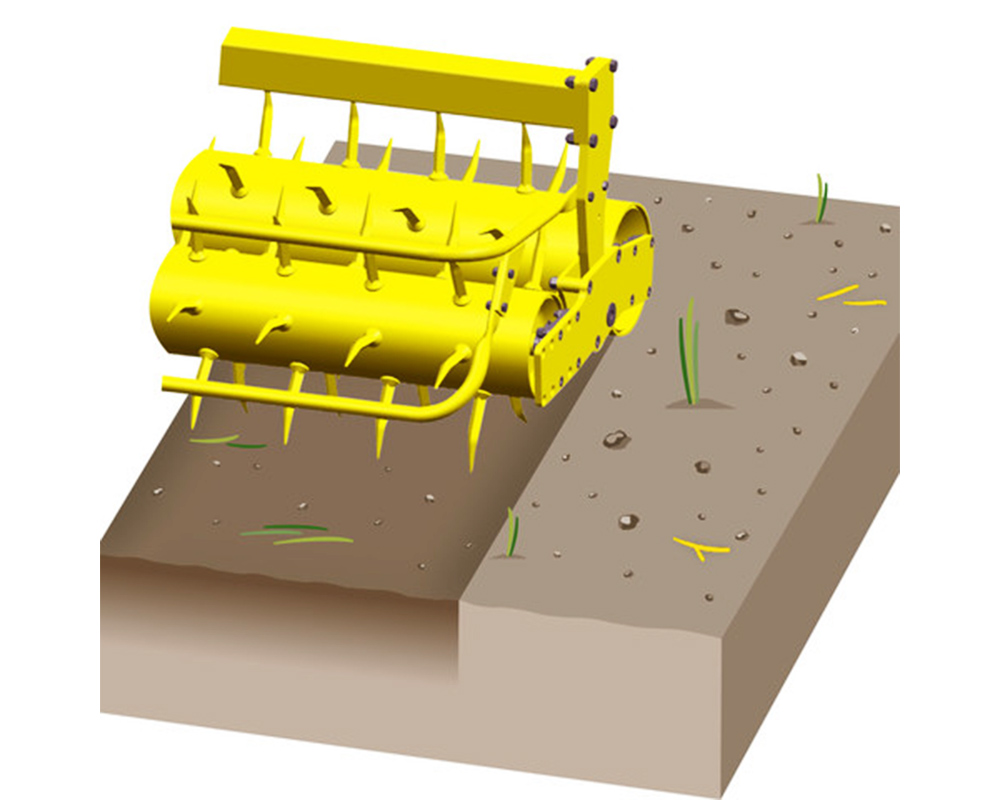

로토팩 롤러

  • 토양을 세밀하게 가공하고, 토양 표면을 균일하게 만드는데 탁월합니다.

  • 다양한 토양을 서로 혼합하는데 이상적

  • 수확 잔여물이 토양 표면에 남아 토양이 마르지 않도록 보호합니다.

  • 작업폭 3.0m

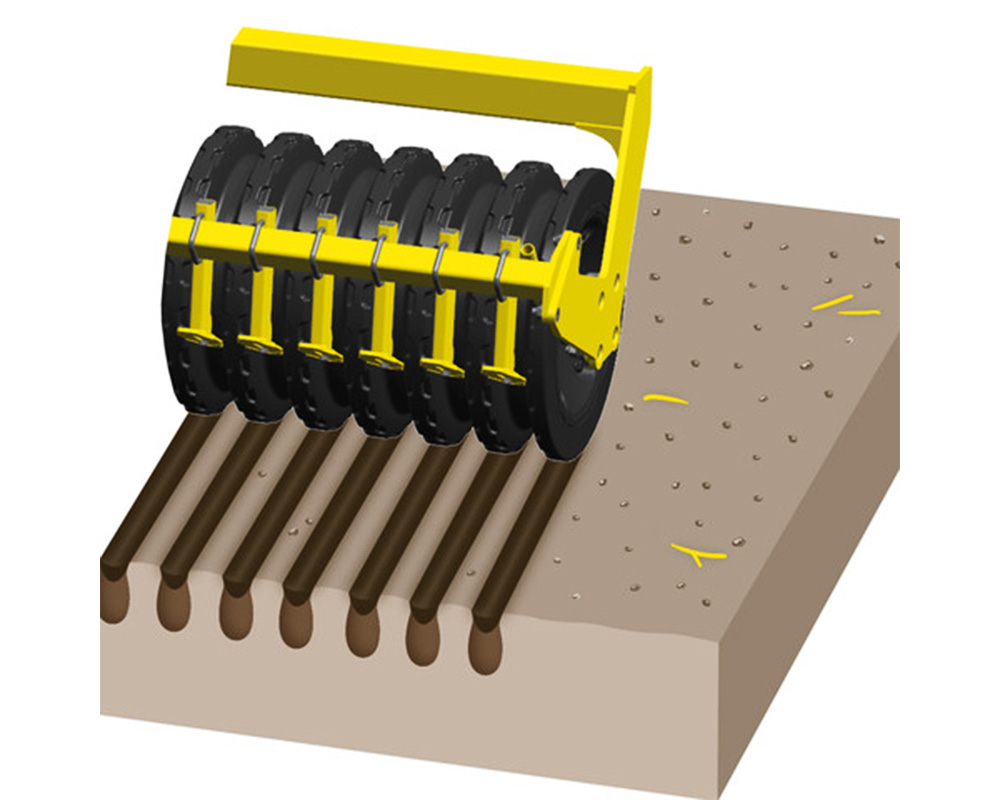

고무 패커 롤러

  • 가볍거나 무거운 토양, 건조하거나 습한 토양 등 다양한 토양 조건에 이상적

  • 다른 롤러에 비해 매우 무거운 토양 유형에서도 후방 작업기와 함께 사용하기 적합

  • 직경 590㎜의 특수 프로파일링으로 흙을 일렬로 압축할 수 있습니다.

  • 코팅 스크레이퍼

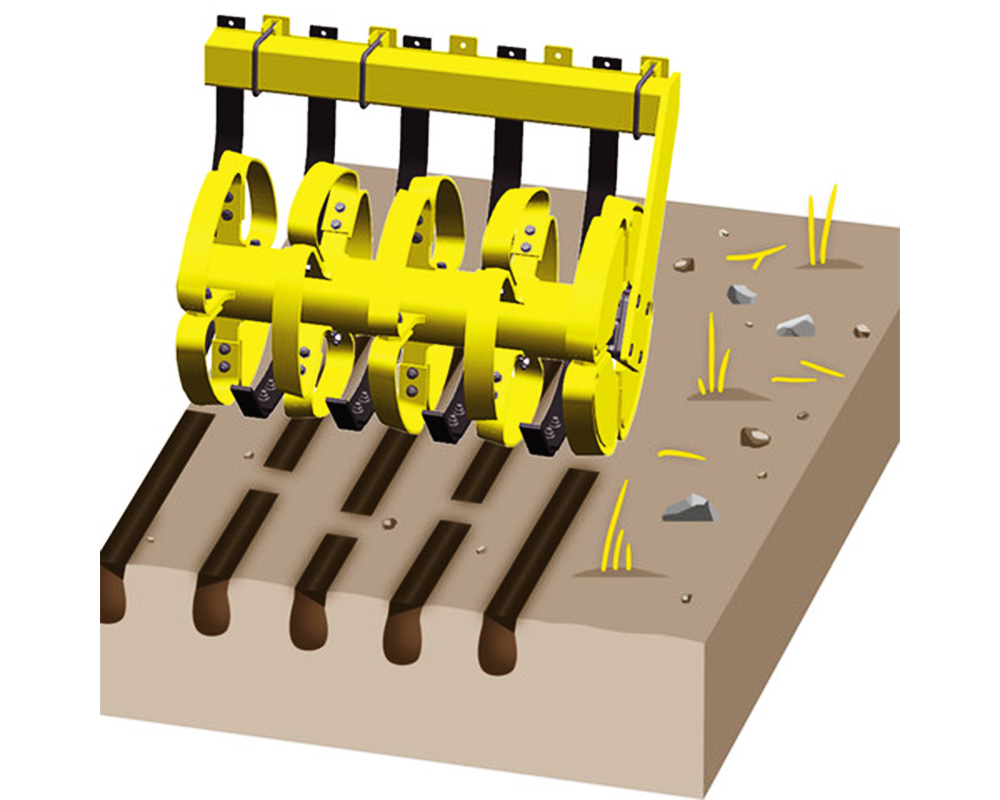

코노롤 롤러

  • 강력한 토양 압착을 필요로 하는 상황에서 탁월합니다.

  • 양쪽에 번갈아 가며 움푹 들어간 홈이 생깁니다. 빗물이 이 홈으로 스며들면 빗물이 흘러내려가는 것을 방지합니다.

  • 토양 표면에 생성된 최적의 구조 덕분에 강우로 인한 침식이 최소화됩니다.

  • 고리 사이의 흙이 느슨해져 배수가 잘됩니다.

  • 각 링 사이의 간격은 15㎝입니다.

  • 스프링이 장착된 스크레이퍼가 그 사이에 위치합니다.

  • 수확 잔여물과 돌이 많은 곳에 문제없이 작동

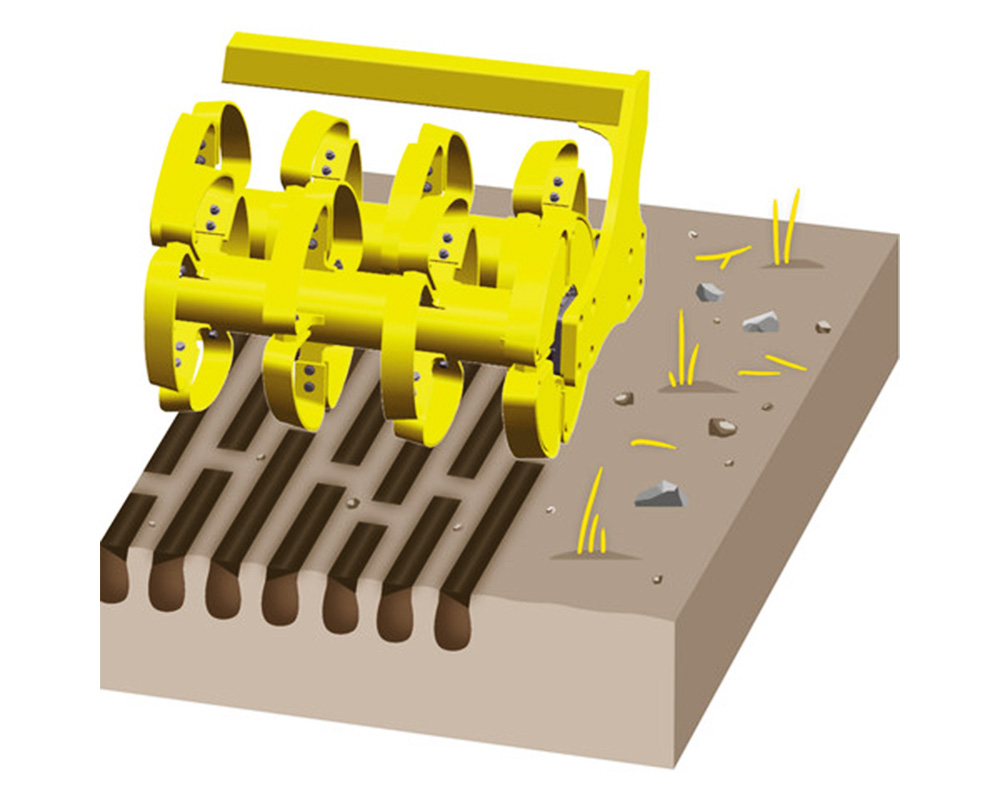

텐덤 코노롤 롤러

  • 깊은 토양 가공에 탁월, 회전이 가능한 측면 장착형으로 수확 잔여물 및 돌이 많은 지역에서 이상적입니다.

  • 바 두께가 8㎜인 두 개의 롤러로 구성

  • 링 직경 560㎜

  • 트레일형 TERRADISK(테라디스크)에 이상적

  • 롤러의 경사는 잠금 핀을 사용하여 작업 깊이와 작동 조건에 맞게 빠르게 조정 가능

  • 스크레이퍼 필요 없이 자체 청소됩니다.

아래 제원표는 가로로 이동이 가능합니다! 표 위에서 손으로 이동시켜 보세요!

모델명 케이지 롤러 더블 케이지 롤러 나이프 링 롤러 커팅 패커 롤러 로토팩 롤러 고무 패커 롤러 코노롤 롤러 텐덤 코노롤 롤러
조밀화 0 0 + ++ - ++ + ++
습한 토양 0 0 0 ++ 0 + ++ +
건조한 토양 ++ ++ ++ ++ + ++ ++ ++
파쇄 효과 + ++ ++ ++ ++ ++ ++ ++
하중 수용능력 + ++ + ++ + ++ + ++
자체 추진 ++ ++ + ++ ++ + + ++
돌처리 적합성 + 0 - ++ - 0 ++ ++
스크래퍼 없음 없음 있음 있음 없음 있음 있음 없음
3m 작업폭인 경우 탑재 무게(㎏) 325 520 420 595 400 560 430 685
직경(㎜) 540 550 545 590 540 560
++ 매우적합 + 적합 0 보통 - 적합하지 않음

비교

포팅거 Terradisk 3001 포팅거 Terradisk 4001k
원판 쟁기 치즐 쟁기
작업폭 3m 4m
좀 더 좁은 면적에 적합 더 큰 면적을 단시간 내에 처리 가능
적합한 작업 환경 중소형 농장이나 더 작은 작업 환경에 적합, 기동성이 요구될 때 유리 대규모 농장과 고강도 작업
구조와 내구성 가볍고 유연한 구조로, 쉽게 조작하고 유지하게 좋습니다. 더 견고한 구조를 가지고 있어 무거운 작업에도 견딜 수 있습니다.
경제성 더 경제적인 가격으로 소규모 농작업에 적합한 투자가 될 수 있습니다. 더 가격이 높지만, 더 큰 작업폭과 기능성을 제공
롤러 옵션과 기능 다양한 롤러 옵션이 있어 복잡한 토양조건에도 유연하게 대응할 수 있습니다.

제원표

아래 제원표는 가로로 이동이 가능합니다! 표 위에서 손으로 이동시켜 보세요!

테라디스크 (TERRADISC) 원판쟁기 3001 3501 4001 4001 K (유압 접이식) 5001 K (유압 접이식) 6001 K (유압 접이식)
작업 폭(m) 3 3.5 4 4 5 6
디스크 (개) 24 28 32 32 40 48
디스크 지름(㎝) 58 58 58 58 58 58
디스크 간격(㎝) 12.5 12.5 12.5 12.5 12.5 12.5
갱 간격(㎝) 90 90 90 90 90 90
프레임 클리어런스 (㎝) 75 75 75 75 75 75
소요 마력(HP) 95 115 135 135 170 190
운반 폭(m) 3 3.5 4 2.8 2.8 2.8
기본 버전 무게(㎏) 1470 1660 1910 2535 2985 3515
추가옵션
540㎜ 직경의 케이지 롤러 무게 (㎏) 325 - 480 480 619 680
660㎜ 직경의 케이지 롤러 무게 (㎏) 425 - 610 610 766 850
더블 케이지 롤러 무게 (㎏) 520 - 760 760 880 1040
540㎜ 직경의 나이프 링 롤러 무게 (㎏) 420 470 610 610 720 840
550㎜ 직경의 팩 링 롤러 무게 (㎏) 595 710 820 820 1010 1190
로터 팩 롤러 무게 (㎏) 400 - - 620 740 860
590㎜ 직경의 고무 패커 롤러 무게 (㎏) 560 - - 950 1160 1370
540㎜ 직경의 코노롤 롤러 무게 (㎏) 430 510 620 - - -
560㎜ 직경의 텐덤 코노롤 롤러 무게 (㎏) 685 855 950 - - -
600㎜ 직경의 텐덤 U-프로파일 롤러 무게 (㎏) - - - - - -
